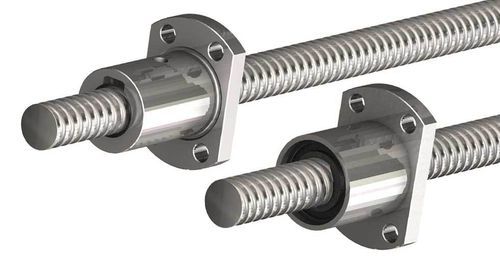

Husillo de bolas de acero BSR series

de precisiónlaminadoen miniatura

Descripción general
Los conjuntos de husillo de bolas miniatura son conjuntos mecánicos de precisión diseñados para convertir movimiento rotativo en movimiento lineal con baja fricción y alta repetibilidad. Los Miniature Ball Screw Assemblies de PBC Linear emplean ejes de husillo en acero 1050 laminado de precisión y se ofrecen con tuercas cilíndricas, con brida o cilíndricas roscadas externamente para una instalación sencilla en sistemas de automatización compactos y de movimiento de precisión. Cuentan con un sistema de retorno de bolas multi-liner para una recirculación suave, pre-carga opcional para mayor rigidez y limpiadores poliméricos para reducir la entrada de suciedad y prolongar la vida útil.

Características clave

• Ejes de husillo en acero 1050 laminado de precisión
• Diámetros disponibles: 6 mm, 8 mm, 10 mm
• Tamaños de paso disponibles: 1 mm, 2 mm, 2,5 mm
• Opciones de tuerca: cilíndrica, con brida, cilíndrica roscada externamente
• Sistema de retorno de bolas multi-liner para movimiento suave y consistente
• Pre-carga opcional para mejorar rigidez y precisión posicional
• Limpiadores poliméricos en cada extremo de la tuerca para reducir la entrada de residuos
• Carga axial estática máxima: 2,144 kN (482 lb)
• Compatible con motores NEMA 08–23
• Algunos conjuntos disponibles con tecnología PowerPlus (aumento de par del 25–40 %)

Aplicaciones
Diseñados para automatización compacta y aplicaciones de movimiento de precisión como robótica, ejes CNC, automatización de laboratorio, dispositivos médicos y otros sistemas de automatización industrial donde se requieren tamaño reducido, repetibilidad y durabilidad.

Notas adicionales
Estos conjuntos miniatura se fabrican en EE. UU. y pueden ofrecer plazos de entrega más cortos frente a algunas alternativas. Las opciones de ajuste de tuerca incluyen las holguras Standard y Transitional para adaptar la rigidez y el comportamiento de la pre-carga a la aplicación objetivo.

Especificaciones

• Material del eje: acero 1050 laminado de precisión
• Diámetros de husillo: 6 mm, 8 mm, 10 mm
• Tamaños de paso: 1 mm, 2 mm, 2,5 mm
• Tipos de tuerca: cilíndrica, con brida, cilíndrica roscada externa
• Retorno de bolas: sistema de retorno multi-liner
• Opciones de ajuste de tuerca: Standard & Transitional
• Características opcionales: precarga (rigidez aumentada), integración PowerPlus en ciertos conjuntos (aumento de par 25–40 %)
• Protección contra residuos: limpiadores poliméricos en cada extremo de la tuerca
• Carga axial estática máxima: 2,144 kN (482 lb)
• Compatibilidad de motor: NEMA 08–23
• Aplicaciones típicas: robótica, CNC, automatización de laboratorio, dispositivos médicos, automatización industrial
