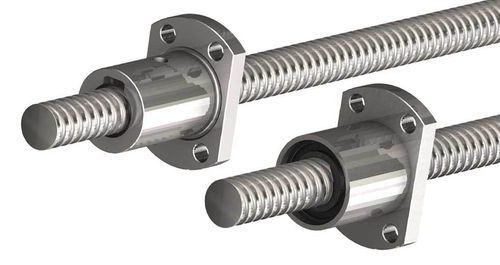

Husillo de bolas de polímero BSR series

de acerode precisiónlaminado

Descripción general
Los conjuntos de husillo de bolas miniatura de PBC Linear transforman el movimiento rotatorio en movimiento lineal preciso con baja fricción y alta repetibilidad. Los conjuntos combinan ejes roscados de acero 1050 laminados de precisión con tuercas de recirculación de bolas. Diámetros disponibles: 6 mm, 8 mm y 10 mm; pasos disponibles: 1 mm, 2 mm y 2,5 mm. Configuraciones de tuerca: cilíndrica, con brida y cilíndrica con rosca exterior. La precarga opcional, el sistema de retorno de bolas multi-liner y los limpiadores poliméricos mejoran la rigidez, la precisión de paso y la resistencia a la contaminación en sistemas de movimiento compactos.

Características principales

• Ejes roscados en acero 1050 laminado de precisión
• Tipos de tuerca: cilíndrica, con brida, cilíndrica roscada exterior
• Sistema de retorno de bolas multi-liner para recirculación suave
• Precarga opcional para aumentar rigidez y precisión posicional
• Limpiadores poliméricos en cada extremo de la tuerca para limitar la entrada de partículas
• Mayor durabilidad y precisión de paso respecto a tornillos sin fin bajo cargas elevadas

Aplicaciones

• Robótica y ejes robóticos
• Máquinas CNC y mesas de control de movimiento
• Automatización industrial y equipos de manipulación
• Automatización de laboratorio y dispositivos médicos compactos que requieren movimiento lineal preciso

Especificaciones técnicas

• Material (husillo): acero 1050 laminado de precisión
• Diámetros disponibles: 6 mm, 8 mm, 10 mm
• Pasos disponibles: 1 mm, 2 mm, 2,5 mm
• Configuraciones de tuerca: cilíndrica, con brida, cilíndrica roscada exterior
• Retorno de bolas: sistema multi-liner
• Opciones: precarga para mayor rigidez/precisión
• Sellado: limpiadores poliméricos en cada extremo de la tuerca para limitar la entrada de residuos
• Capacidad máxima de carga axial estática: 2.144 kN (482 lb)
• Compatibilidad con motores: compatible con motores NEMA 08–23 (conjuntos suministrados sin motores); algunas versiones integran la tecnología PowerPlus para ~25–40% más par
• Fabricación: conjuntos miniatura fabricados en EE. UU. con diseño y producción orientados a tiempos de livraison réducidos
