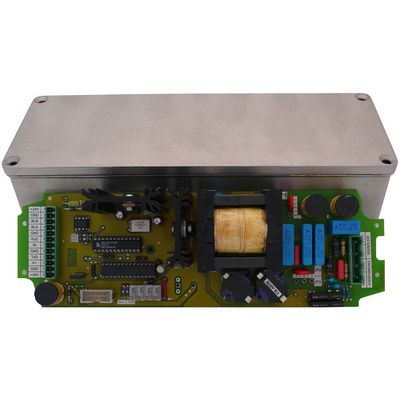

Generador de impulsos ultrasónicos UPU3000

de transitorios rápidos

Este dispositivo fue diseñado para nuestro cliente alemán, Fagus-GreCon y se utiliza como parte de un sistema de medición de ultrasonidos en línea para detectar puntos débiles, áreas no unidas y vacíos de aire dentro de los tableros de partículas, MDF, OSB y LVL. Para comprobar los paneles de madera en busca de áreas no unidas y vacíos de aire, se envía una señal de ultrasonido a través del panel. En el caso de un panel de alta calidad, el receptor registrará alrededor del 10% de la señal original. Las áreas no unidas o los vacíos de aire dentro del panel amortiguan la señal de ultrasonido de modo que sólo se recibe alrededor del 1% de la señal original. El dispositivo puede generar ráfagas con una frecuencia de 50 o 30kHz, una potencia de 1kW y una amplitud de 1000V. También es capaz de medir todos los parámetros de la señal y transmitir estos datos a la unidad de control.
