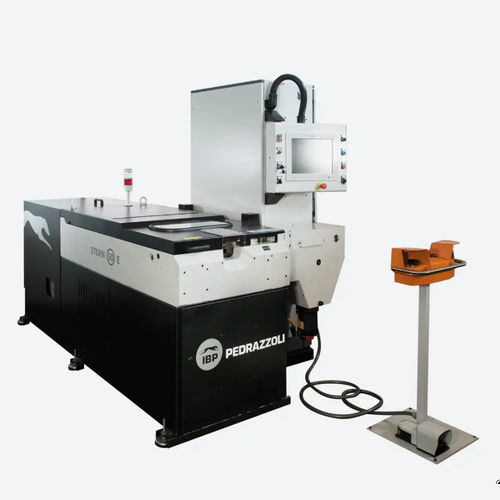

Formadora de tubos STERN BROWN 50

con controlador integradomotorizadaautomatizada

Descripción del producto
La máquina eléctrica de conformado de extremos de tubos STERN BROWN 50 de IBP PEDRAZZOLI es un sistema multiestación completamente eléctrico, con procesador Intel i7 de 10.ª generación e interfaz táctil. Integra 4 ejes controlados digitalmente con motores brushless y hasta 15 estaciones de herramientas motorizables (traslación y rotativas) para realizar perlagado, ensanchado, reducción, abombado, cierre, taladrado, roscado y otras operaciones de conformado de extremos.

Características clave

• 4 ejes completamente eléctricos controlados con motores digitales absolutos sin escobillas
• 15 estaciones de trabajo motorizables
• Amplio abanico de operaciones de conformado de extremos (perlagado, ensanchado, reducción, abombado, cierre, roscado)
• Control IMS: interfaz táctil flexible, intuitiva y fácil de usar
• Funcionamiento con ahorro de energía

Ventajas

• Realiza en un único ciclo el ensanchamiento/reducción de diámetro, conicidad, laminado, perlagado, rectificado, biselado, fresado, cierre y roscado
• Estaciones de herramientas montadas en un tambor circular retráctil para un diseño compacto
• Todas las estaciones admiten herramientas rotativas o módulos
• Minimiza el espacio ocupado y permite cambios de herramienta rápidos
• Optimización automática del ciclo para reducir al mínimo los tiempos
• Asistencia remota mediante webcam
• Compatible con automatización de procesos: carga/descarga
• Plataforma IMS disponible para PC, tablet y smartphone

Datos técnicos
Dimensiones (L x A x H): 2400 x 1460 x 1700 mm
Peso: 2500 kg
Diámetro máximo de conformado: 55 mm
Longitud máxima conformable: 170 mm
Número de posiciones para herramientas motorizadas: 15
Velocidad de conformado: 200 mm/s
Precisión de posicionamiento: 0,05 mm
Fuerza de empuje de la unidad de trabajo: 0-150 kN
Fuerza de sujeción de la mordaza: 0-230 kN
Longitud de las mordazas: 140 mm
Apertura máxima de mordazas: 72 mm

Especificaciones técnicas

• Modelo: STERN BROWN 50
• Control: IMS (Intelligent Motion System) con interfaz fácil de usar
• Procesador: Intel i7 (10.ª generación)
• Interfaz: pantalla táctil
• Ejes: 4 ejes totalmente eléctricos con motores brushless digitales
• Estaciones de herramientas: 15, todas motorizables
• Velocidad de conformado: hasta 200 mm/s
• Precisión de posicionamiento: 0,05 mm
• Fuerza de empuje de la unidad de trabajo: 0-150 kN
• Fuerza de sujeción de la mordaza: 0-230 kN
• Capacidad: Ø máx. 55 mm, longitud máx. 170 mm
• Configuraciones: estaciones translacionales y rotativas, soporte para herramientas rotativas y módulos
• Opciones de automatización: carga/descarga, asistencia remota
