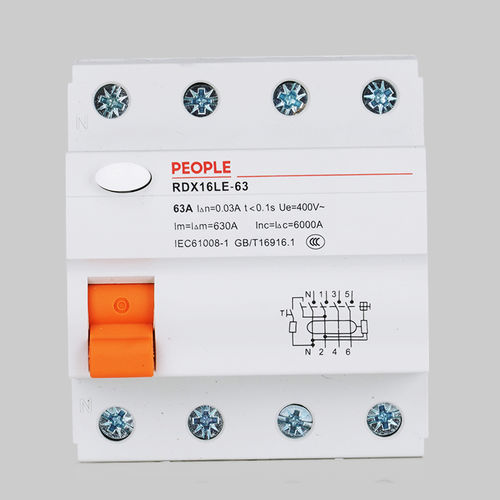

Interruptor diferencial magnetotérmico RDX16LE-63

defectos de puesta a la tierrade fuga a tierrade corriente residual

El interruptor diferencial de la serie RDX16LE se utiliza principalmente en circuitos de CA a 50 Hz, con una tensión nominal de servicio de 230 V o 400 V, y una corriente nominal de hasta 63 A, para proteger indirectamente a las personas contra las fugas eléctricas y para prevenir incendios derivados de fallos a tierra causados por el aislamiento dañado del equipo o del circuito. Condiciones normales de funcionamiento y entorno de instalación 3.1 Temperatura: no superior a +40 ºC ni inferior a -5 ºC; a temperaturas más bajas, por ejemplo, cuando la temperatura es de +20 ºC, la temperatura máxima es de +40 ºC. El producto puede soportar una mayor humedad en condiciones variables, por lo que se deben tomar medidas especiales y la temperatura media no debe superar los +35 ºC. 3.2 Altitud del lugar de instalación: no superior a 2000 m. 3.3 Humedad relativa: no superior al 50 %; cuando la temperatura lo permite, el producto puede soportar una humedad relativa del 90 %. La condensación que se produce debido a la temperatura 3.4 Clase de contaminación: Clase 2 3.5 Entorno electromagnético: B 3.6 El campo magnético del lugar de instalación no debe ser mayor que el campo magnético terrestre en ninguna dirección. 3.7 Método de instalación: TH35-7,5, caja o armario de distribución. 3.8 Instalación: el ángulo entre el plano vertical y el plano de instalación no debe ser superior a 5°. 3.9 Condiciones de instalación: el lugar de instalación no debe estar expuesto a impactos fuertes ni vibraciones, y debe encontrarse en un entorno sin peligro (de explosión). 3.10 Tipo de instalación: Clase 2 y 3 Estructura y principio de funcionamiento Esta serie de interruptores diferenciales está compuesta por un interruptor principal, un transformador de corriente de secuencia cero, un dispositivo de disparo por fuga y dispositivos de prueba, todo ello alojado en una carcasa de plástico.
