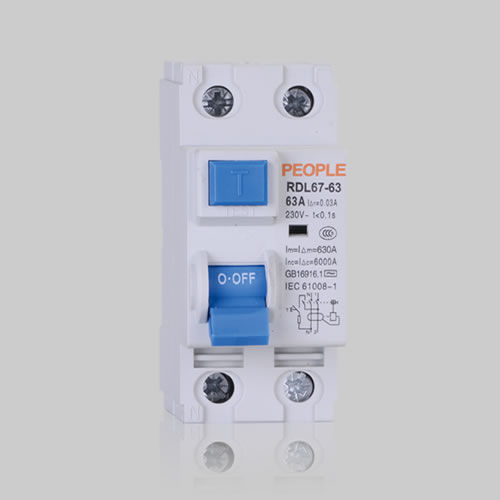

Interruptor diferencial térmico RDL67-63

defectos de puesta a la tierrade corriente residual4 polos

El interruptor magnetotérmico de corriente residual de la serie RDL67-63 se utiliza principalmente en circuitos de CA a 50 Hz, con una tensión nominal de servicio de 230 V o 400 V, y una corriente nominal de hasta 63 A, para proteger indirectamente a las personas contra las fugas eléctricas y para prevenir incendios provocados por fallos a tierra debidos a un aislamiento defectuoso del equipo o del circuito. Los interruptores automáticos electromagnéticos de corriente residual de la serie RDL67-63, en concreto el modelo RDL67, no necesitan una fuente de alimentación auxiliar para su funcionamiento y no se ven afectados por la tensión de la red eléctrica. Estructura y principio de funcionamiento Este interruptor diferencial de la serie está compuesto por un interruptor principal, un transformador de corriente de secuencia cero, un dispositivo de disparo por fuga y dispositivos de prueba, todo ello dentro de una carcasa de plástico. Cuando se produce una fuga eléctrica o una descarga eléctrica, basta con que la corriente residual o la fuga de corriente alcance la corriente nominal de accionamiento por corriente residual para que el transformador de corriente de secuencia cero emita la señal que activa el mecanismo de disparo por fuga; a continuación, se interrumpe el suministro eléctrico para proporcionar protección contra fugas eléctricas y descargas eléctricas. Véase la figura 1 para conocer el principio de funcionamiento del interruptor electrónico. Condiciones normales de funcionamiento y entorno de instalación 3.1 Temperatura: no superior a +40 ºC ni inferior a -5 ºC, y con una temperatura media no superior a +35 ºC. 3.2 Altitud del lugar de instalación: no superior a 2000 m. 3.3 Humedad relativa: no superior al 50 % cuando la temperatura es de +40 ºC. El producto puede soportar una humedad mayor a temperaturas más bajas,
