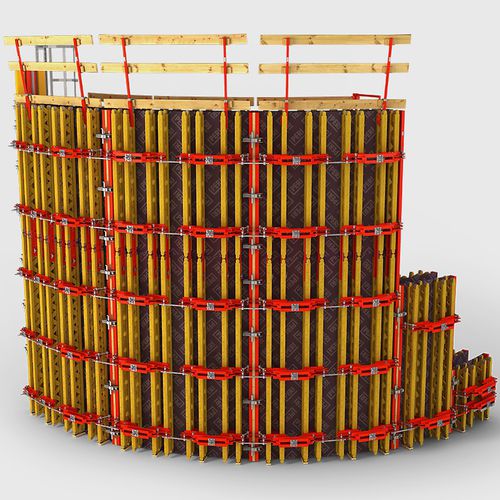

Panel de encofrado de tabiques RUNDFLEX

Descripción
Encofrado circular continuo y de rápida regulación para radios desde 1,00 m. RUNDFLEX emplea paneles estándar premontados que se adaptan al radio requerido sin modificar los paneles. Indicado para estructuras con radios cambiantes como depuradoras, rampas en espiral de aparcamientos o silos.

Aplicaciones

• Muros curvos con radios variables (diámetros > 1,00 m)
• Estaciones depuradoras
• Rampas en espiral para aparcamientos de varias plantas
• Estructuras de silos

Ventajas y características

• Módulos premontados para muros curvos
• Ajuste continuo y rápido para radios ≥ 1,00 m sin alteración de los paneles
• Menor esfuerzo de montaje gracias a unidades premontadas y al cerrojo de alineación BFD
• Ajuste rápido mediante plantilla y husillos con rosca hexagonal autolimpiante
• Husillos ajustables con la llave de carraca combinada SW24
• Posibilidad de suministro con radios preestablecidos bajo pedido
• Uso en posición horizontal para arcos especiales con radios variables

Encofrado y materiales

• Vigas de encofrado: madera
• Husillos: acero
• Espesores de encofrado por radio: radios ≥ 4,00 m: 21 mm; radios ≥ 2,50 m: 18 mm; radios ≥ 1,00 m: 2 × 9 mm

Notas / Especificaciones técnicas

• Tipo de sistema: Encofrado de paneles
• Alturas de elementos: 0.60 m | 1.20 m | 1.80 m | 2.40 m | 3.00 m | 3.60 m
• Anchos elementos (interior): 0.72 m | 1.23 m | 2.40 m
• Anchos elementos (exterior): 0.85 m | 1.28 m | 2.50 m
• Presión admisible de hormigón fresco: 60 kN/m² (Línea 6, Tabla 3, DIN 18202)
• Proporción de anclajes: desde 0,54 anclajes por m² de muro
• Carga adm. de la plataforma: 150 kN/m², clase de carga 2
• Otros: plantillas de radio cortadas disponibles; elementos preresetables bajo pedido; uso horizontal para arcos especiales
