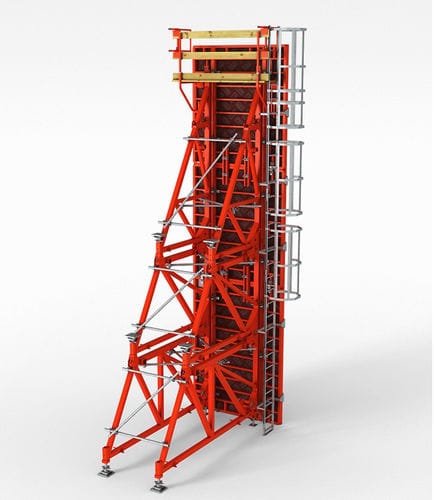

Escuadra SB

Descripción general
Las escuadras SB transfieren de forma fiable las cargas durante el encofrado a una cara en alturas de 3,00 a 8,75 m. Trasmiten la presión del hormigón fresco a la subestructura y a los cimientos y son compatibles con los sistemas de encofrado de muros PERI. También pueden utilizarse como consolas horizontales para cargas pesadas.

Aplicaciones

• Hormigonado a una cara de muros y elementos estructurales con transferencia de la presión del hormigón a las cimentaciones
• Uso como consolas horizontales para voladizos, cantos de losas o cabezas de pilares
• Integración modular con los sistemas de encofrado de muros PERI

Uso típico / Ventajas

• Versatilidad: aptas para todos los sistemas de encofrado de muros PERI
• Acoplamiento rápido: las piezas de unión están montadas en la escuadra para conexión sin componentes adicionales
• Logística optimizada: geometría de los componentes adaptada a dimensiones de camión y contenedor para transporte y manipulación eficientes

Especificaciones técnicas

• Tipo de sistema: Marco de soporte
• Altura de hormigonado: 3,00 m – 8,75 m
• Presión de hormigón fresco: hasta 60 kN/m²
• Carga (tracción/compresión): Anclaje DW 15: 180 kN; DW 20: 300 kN; DW 26: 500 kN
• Otros: El portaanclajes en V PERI y el acoplador de avance permiten instalar el tirante con precisión a 45° para un traslado de carga seguro y máxima estabilidad
