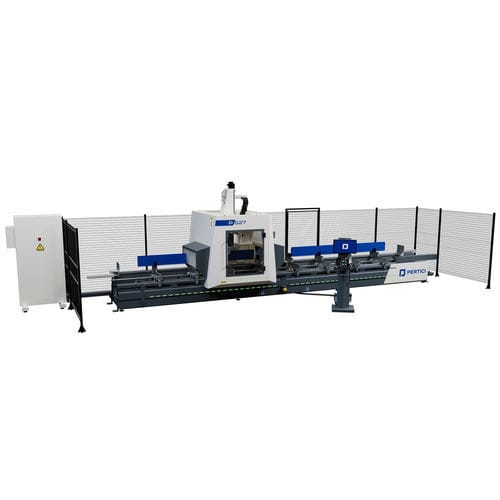

Centro de mecanizado 5 ejes PREMIUM series

con husillo rotativopara aceropara aluminio

Descripción del producto
Centro de mecanizado CNC de 5 ejes diseñado para fresado, taladrado, roscado, corte y fresado de extremo en barras y piezas de gran tamaño en aluminio, PVC, aleaciones ligeras y acero. Configurable según las necesidades de producción para ofrecer flexibilidad y alto rendimiento en aplicaciones industriales.

Versiones y modos de trabajo

• Dos longitudes disponibles: 7 m y 9 m.
• Modos de trabajo: área de trabajo única o modo péndulo con dos áreas independientes para carga continua y mayor productividad.

Husillo y portaherramientas
Husillo electro de 11 kW (S1) con sujeción HSK-F63, apto para mecanizados exigentes y operaciones de acabado precisas.

Ejes y movimientos
Los ejes de cabeza A y C permiten posicionamientos amplios: A ±90°, C ±320°, posibilitando operaciones compuestas e inclinadas mediante los 5 ejes interpolados controlados.

Almacén de herramientas y herramienta de disco
Almacén giratorio integrado de 16 posiciones montado en el carro para fresas estándar y discos hasta Ø180 mm. Un almacén dedicado alberga la herramienta-lámina de 450 mm con HSK-F63, aprovechando la interpolación de 5 ejes para cortes compuestos, cortes rectos, fresado de extremo y recorte.

Mordazas y disposición
Configuración con 8 o 12 mordazas automáticas a lo largo del eje X. Cada mordaza funciona de forma independiente para un posicionamiento preciso y gran flexibilidad. El sistema de movimiento de las mordazas está contenido en la base para mantener la cama despejada.

Mecanizado post-corte del perfil
Capacidad para realizar mecanizados en la cabeza del perfil después del corte y separación de las piezas, permitiendo continuar el proceso y aumentar la eficiencia productiva.

Ideal para
Aluminio, PVC, aleaciones ligeras, acero

Ventajas de la versión PREMIUM

• Soportes adicionales en las mordazas que amplían la superficie de apoyo.
• Sistema de desplazamiento de las mordazas insertado en la base mediante cadenas portatubos para liberar la superficie de la cama y facilitar la extracción de virutas.
• Dispositivo de medición de longitud de herramienta integrado en el software máquina para un ajuste rápido y preciso.
• Sistema de distribución de grasa para mantener las guías de recirculación de bolas y reducir el desgaste.

Imagen / Diagrama
Incluye imágenes del producto e ilustración descriptiva de la versión Premium.

Especificaciones técnicas

• Modelo: P527 | P529 PREMIUM
• Tipo: Centro de mecanizado CNC 5 ejes controlados
• Materiales: Aluminio, PVC, aleaciones ligeras, acero
• Versiones longitud: 7 m, 9 m
• Modos de trabajo: área única o modo péndulo con dos áreas independientes
• Husillo electro: 11 kW (S1)
• Sujeción del husillo: HSK-F63
• Eje A: ±90°
• Eje C: ±320°
• Ejes: 5 ejes interpolados controlados
• Almacén de herramientas en carro: almacén giratorio 16 posiciones
• Diámetro máx fresas/discos: 180 mm
• Herramienta-lámina: Ø 450 mm con HSK-F63, alojada en almacén dedicado
• Mordazas: configurable con 8 o 12 mordazas automáticas, operadas independientemente
• Sistema movimiento mordazas: contenido en la base mediante cadenas portatubos
• Capacidades: fresado, taladrado, roscado, corte, fresado de extremo, cortes compuestos y recorte
• Función especial: mecanizado cabeza de perfil tras corte/separación para producción continua
