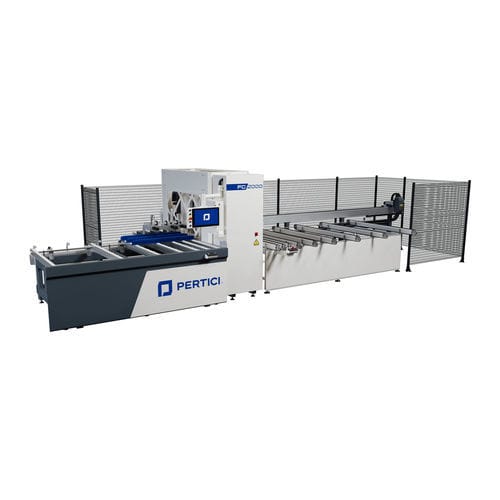

Línea de mecanizado y de recorte CNC FC 2000

automáticapara perfiles de PVCpara perfiles

Descripción general
FC 2000 es una línea de mecanizado CNC y atornillado automático compuesta por un cargador de perfiles, un módulo central anular multimandrino y un descargador.

Ciclo de producción y fases de trabajo
El ciclo de producción de la máquina permite ejecutar en secuencia todas las fases de trabajo: atornillado, taladrado y fresado. El perfil es movido por una pinza motorizada, regulable en ancho y altura, que sujeta el perfil y lo lleva a la zona de trabajo.

Unidades de atornillado y fresado
El atornillador está montado en la mesa de carga en posición fija y se ajusta en altura mediante un motor dedicado. Opcionalmente se pueden añadir 2 atornilladores adicionales (hasta 3 en total) para mejorar el tiempo de ciclo. El módulo de fresado CNC de 4 ejes, equipado con ocho electrorrevoluciones, permite mecanizar todo el contorno de la pieza independientemente de su orientación.

Capacidades, dimensiones y entorno
La capacidad del cargador es de 7 barras. La sección mecanizable es de 140 mm (ancho) x 140 mm (alto). La longitud de los perfiles varía de 300 mm a 4000 mm. La unidad de trabajo dispone de una cabina insonorizada en la zona central operativa para proteger al operador y reducir el impacto sonoro. FC 2000 se interconecta con el software CAD-CAM 3D de Pertici y está preparada para la conexión con aplicaciones de terceros.

Ideal para

• PVC

Características / especificaciones técnicas

• Tipo de máquina: línea de mecanizado CNC y atornillado automático
• Configuración: cargador de perfiles, módulo central anular multimandrino, descargador
• Capacidad del cargador: 7 barras
• Sección mecanizable (AxH): 140 mm x 140 mm
• Rango longitud perfiles: 300 mm – 4000 mm
• Manipulación de perfiles: pinza motorizada regulable en ancho y altura
• Unidades de atornillado: 1 fija en la mesa de carga; opcional +2 unidades (hasta 3 en total)
• Fresado: módulo CNC 4 ejes con 8 electrorrevoluciones para mecanizado de todo el contorno
• Entorno operador: cabina insonorizada en la zona central
• Software: interoperable con Pertici CAD-CAM 3D; preparada para conexiones con aplicaciones de terceros
• Material ideal: PVC
