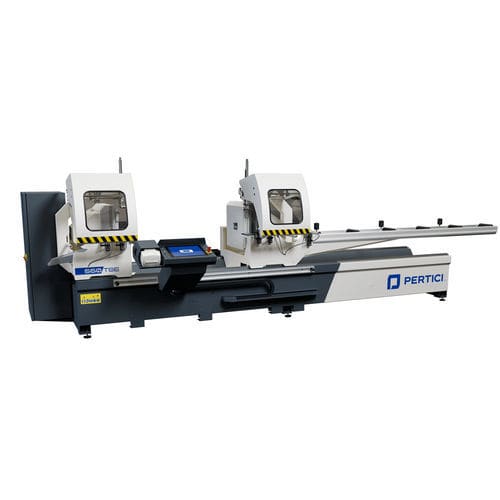

Tronzadora doble cabezal para aluminio TSE series

para PVCcon posicionador integradopara perfiles

Descripción general
550 TSE y 600 TSE son sierras de doble cabezal con ejes controlados electrónicamente, equipadas con discos de Ø 550 mm y Ø 600 mm respectivamente. Están diseñadas para integrarse en líneas de producción que requieren cortes angulares precisos y ciclos rápidos.

Construcción y unidades de corte
La máquina se apoya en una base robusta de acero electro-soldado que soporta una unidad de corte fija y una unidad de corte móvil que se desplaza sobre un eje X con posicionamiento electrónico. Ambos cabezales RF y RM tienen ejes giratorios que permiten ángulos de corte desde 45° (interno) hasta 20° (externo). El disco es accionado por un cilindro oleopneumático con regulador de velocidad de salida y retorno rápido.

Sujeción y protecciones
Un sistema de sujeción horizontal con doble cilindro combinado con sujeción vertical garantiza la fijación segura de todo tipo de perfiles. Las protecciones neumáticas de descenso aíslan las unidades de trabajo durante el corte, mejorando la seguridad del operador y la facilidad de uso.

Control e IHM
Control de última generación con monitor táctil de 15" sobre plataforma Windows 10, que permite programar todas las operaciones de corte con facilidad e integrar la máquina en los procesos productivos.

Opciones
Ambos modelos pueden equiparse con una impresora industrial de etiquetas para la identificación de piezas y la asociación con la orden de trabajo.

Ideal para

• PVC
• Aluminio

Características / especificaciones técnicas

• Nombres de modelo: 550 TSE (disco Ø 550 mm), 600 TSE (disco Ø 600 mm)
• Tipo de máquina: sierra de doble cabezal con ejes controlados electrónicamente
• Base: robusta base de acero electro-soldado
• Unidades de corte: unidad fija + unidad móvil deslizante en eje X con posicionamiento electrónico
• Ejes giratorios (cabezales RF y RM): rango de rotación de 45° interno a 20° externo
• Accionamiento del disco: cilindro oleopneumático con regulador de velocidad y retorno rápido
• Sujeción: sujeción horizontal con doble cilindro y sujeción vertical para fijación segura
• Protecciones: protecciones neumáticas de descenso que aíslan las unidades durante el corte
• Control: monitor táctil 15" sobre plataforma Windows 10
• Equipo opcional: impresora industrial de etiquetas para identificación y asociación de trabajos
• Integración: diseñada para fácil integración en ciclos de producción
• Materiales adecuados: PVC y Aluminio
