Máquina de corte de cuchilla CTE series

para PVCpara aluminiopara perfiles de aluminio

Descripción

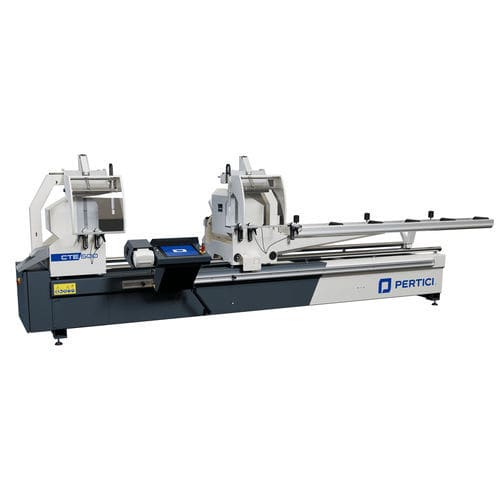

CTE600 y CTE500 son sierras de corte de doble cabeza con ejes controlados, equipadas con discos de Ø 600 mm y Ø 500 mm respectivamente. La máquina consta de tres estructuras principales: una base en acero electrosoldado que sujeta la unidad de corte fija y una unidad de corte móvil que se desplaza a lo largo de un eje X con posicionamiento electrónico.

Características principales

• Sierras de doble cabeza con ejes controlados
• Diámetros de disco: Ø 600 mm (CTE600) y Ø 500 mm (CTE500)
• Tres estructuras principales: base en acero electrosoldado, unidad de corte fija, unidad de corte móvil en eje X con posicionamiento electrónico
• Ejes rotativos en cabezas RF y RM: rango de rotación de 45° (interno) a 20° (externo)
• Accionamiento del disco: cilindro oleoneumático con regulador de velocidad de salida y retorno rápido
• Sujeción: sistema horizontal con doble cilindro más sujeción vertical para fijación segura del perfil
• Seguridad: protecciones locales neumáticas abatibles que aíslan las unidades durante el corte
• Interfaz usuario: monitor táctil de 15" en plataforma Windows 10 para programar las operaciones de corte
• Opcional: impresora industrial de etiquetas para identificación y asociación de trabajos

Integración e interfaz

CTE600 y CTE500 están diseñadas para integrarse en ciclos de producción. La pantalla táctil de 15" en plataforma Windows 10 permite programar las operaciones de corte y facilita la interacción del operario.

Equipamiento opcional

La máquina puede equiparse con una impresora industrial de etiquetas para identificar y asociar las piezas con las órdenes de trabajo.

Ideal para

• PVC
• Aluminio

Especificaciones técnicas

• Sierras de doble cabeza con ejes controlados
• Diámetros de disco: Ø 600 mm (CTE600) y Ø 500 mm (CTE500)
• Construcción: base en acero electrosoldado con unidad fija y unidad móvil (eje X con posicionamiento electrónico)
• Ejes rotativos RF y RM: 45° (interno) a 20° (externo)
• Accionamiento del disco: cilindro oleoneumático con regulador de velocidad y retorno rápido
• Sistema de sujeción: doble cilindro horizontal y sujeción vertical
• Seguridad: protecciones locales neumáticas abatibles
• HMI: pantalla táctil de 15" en Windows 10 para programación
• Opción: impresora industrial de etiquetas para identificación y asociación de pedidos
