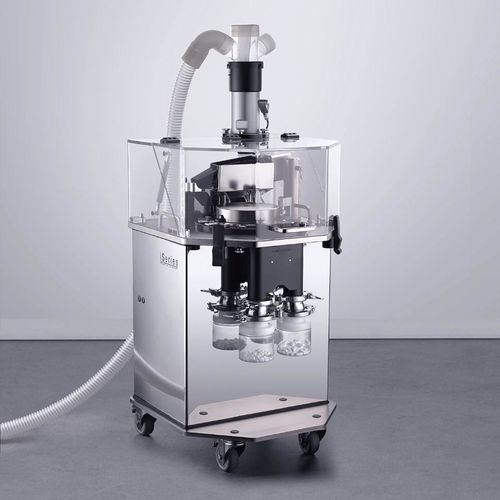

Máquina de prueba de fuerza de desplazamiento iTest 4P

de durezade pesode dimensiones

Resumen

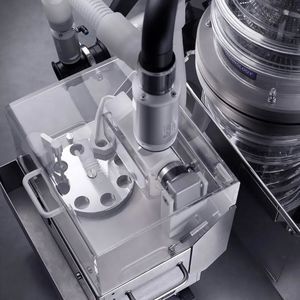

El iTest – probador IPC de 4 parámetros es una generación nueva de sistema automático para el ensayo de tabletas destinado al control integrado del proceso (IPC). Diseñado para operar como equipo autónomo con su propia HMI o en combinación con un despolvillador de transporte ascendente, el módulo realiza mediciones precisas de peso, espesor, dureza y longitud/diámetro de las tabletas.

Principales ventajas

• Verificación en tiempo real de peso, espesor, longitud/diámetro y dureza
• Transporte por vacío sin polvo
• Compatible con cualquier prensa de tabletas
• Cumplimiento 21 CFR Part 11
• Diseño cGMP, fácil de manipular y lavar
• Separación clara entre las áreas de producto y mecánica
• Confinamiento hasta OEB4

Descripción
Esta unidad de ensayo de tabletas está diseñada con una estricta separación entre polvo, fragmentos y el flujo de producción, lo que la hace adecuada para entornos de fabricación continua. Las tabletas se muestrean directamente desde la prensa y se transportan por vacío a través de una manguera flexible hasta el probador, donde cada parámetro se verifica según recetas preprogramadas. El diseño prioriza la limpieza sencilla y el mantenimiento seguro, con una separación completa entre la zona de producto y los componentes mecánicos/electrónicos. Todas las piezas en contacto con el producto son totalmente accesibles y desmontables sin herramientas para facilitar el servicio y garantizar la higiene. El sistema está disponible con confinamiento hasta OEB4.

Características / especificaciones técnicas

• Modelo / Denominación comercial: iTest
• Gama de producto: iRange
• Tipo de producto: Tableta
• Función: Control de calidad
• Área de aplicación: I&D, Fabricación
• Célula de pesaje: Sartorious WZA224-L
• Unidad de pesaje: 1 mg / 0,1 mg (ajustable)
• Rango de pesaje: 10 mg - 50 g
• Precisión de pesaje: ± 1 mg en entorno estable
• Medición de espesor - Accionamiento: Stepper-Motor; Principio de medida: Sensor magnético; Unidad: mm (inch); Rango: 3 - 18 mm; Precisión: ± 0,05 mm
• Medición de dureza - Accionamiento: Stepper-Motor; Principio de medida: Tira de medida de deformación (DMS); Rango de medida: 4 - 400 N (ampliado 8 - 800 N); Precisión: ± 2 N (a 800 N ± 4 N)
• Medición de diámetro - Accionamiento: Stepper-Motor; Principio de medida: Stepper-Motor; Unidad: mm (inch); Rango: 3 - 25 mm; Rango (oblong): 5 - 20 mm; Precisión: ± 0,1 mm
• Medición de fuerza: Celda de medida de carga
• Unidades de fuerza: N (Kp, Sc)
• Incremento de fuerza: 250 N/s
• Velocidad de trabajo (mandíbula de presión): 0,35 mm/s
• Velocidad de aproximación y retorno (mandíbula de presión): 8,5 - 17 mm/s ajustable
• Tamaño mínimo del producto: Ø 4 mm
• Tamaño máximo del producto: Ø 25 mm
• Nivel de confinamiento: Hermético al polvo / Confinado (hasta OEB4 disponible)
• Transporte de muestras: Transporte por vacío hermético (Venturi opcional)
• Extracción de aire solicitada: Entre 120 - 200 m3/h
• Conexión extracción polvo: Flex Connect © (Ø56,3 mm)
• Aire comprimido solicitado: 80 - 350 l/min - Min. 4,5 bar
• Conexión aire comprimido: KS4
• Alimentación eléctrica: 100 a 240 VAC ± 10 %
• Frecuencia: 50 Hz / 60 Hz
• Temperatura de funcionamiento: 15 - 25 °C
• Humedad relativa máxima: 60%
• Partes metálicas en contacto: Acero inoxidable 316L; Aluminio con tratamiento de superficie
• Partes no metálicas en contacto: POM C - PU - Silicona
• Acabado de piezas en contacto: Ra ≤ 0,8 µm
• Partes del bastidor: Acero inoxidable 304
• Acabado del bastidor: Pulido espejo
• Bastidor montado sobre ruedas: Sí
• Protocolo IQ-OQ: Disponible
• Certificados de material: Disponibles
• Embalaje: Caja de madera
• Peso neto: 80 kg
• Dimensiones en planta: 490 mm x 490 mm
• Altura de entrada: 1165 mm
