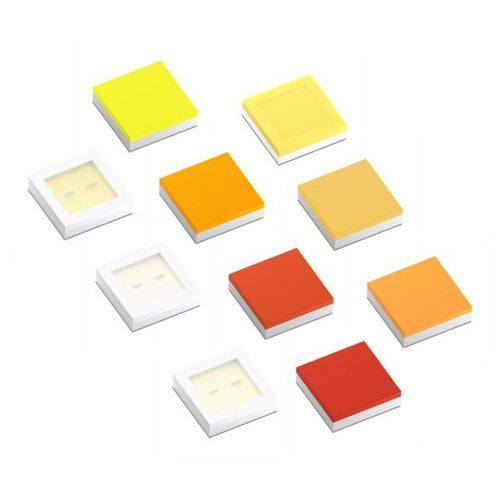

LED naranja LUXEON HL1Z & Fusion

azulrojoverde

Visión general
La familia LUXEON HL1Z Color Line & Fusion son emisores LED CSP (Chip Scale Package) en encapsulado 1414 (1,4 mm × 1,4 mm). Diseñada para aplicaciones con emisores individuales y racimos multicolor compactos, la gama ofrece colores directos saturados, colores convertidos por fósforo y variantes Fusion optimizadas para ajuste de blanco y fuentes direccionales de haz estrecho entre 1.800 K y 6.500 K.

Funciones y beneficios

• El encapsulado CSP 1414 permite diseños de racimos muy compactos y un espaciado LED reducido para una mezcla de color eficiente.
• Soporta alta densidad de potencia (hasta 2 W por LED) para mayor salida en factores de forma pequeños.
• Las variantes con fósforo proporcionan estabilidad de color frente a la temperatura.
• Las variantes Fusion (Red/Green/Blue) están ajustadas para salidas direccionales y ajuste de blanco en formatos compactos.
• Complementario a la serie LUXEON HL1Z blanca para soluciones combinadas multicolor/blanco.

Rendimiento del producto (especificado a corriente de prueba 350 mA, Tj = 85°C)

• PC Red — flujo luminoso típico: 20 lm (ej. pieza: L1HZ-PCR1000000000)
• PC Red Orange — típico: 35 lm (L1HZ-RNG1000000000)
• PC Amber — típico: 119 lm (L1HZ-PCA1000000000)
• PC Green — típico: 195 lm (L1HZ-PCG1000000000)
• Green (directo) — dominante 520–535 nm, típico 145 lm (L1HZ-GRN1000000000)
• Blue (directo) — dominante 470–485 nm, típico 57 mW radiométrico (L1HZ-BLU1000000000)
• Royal Blue — dominante 450–460 nm, típico 610 mW radiométrico (L1HZ-RYL1000000000)
• Fusion Red — típico: 70 (L1HZ-FCR1100000000); Fusion Green — típico: 152 (L1HZ-FCG1100000000); Fusion Blue — típico: 137 (L1HZ-FCB1100000000)

Notas adicionales del producto

• El encapsulado CSP 1414 (1,4 mm × 1,4 mm) habilita una superficie emisora mínima (LES) para ángulos de haz reducidos y puntos direccionales compactos.
• Las variantes Fusion están diseñadas para alta directividad y ajuste de blanco en conjuntos compactos.
• Se publican gráficos SPD típicos y datos espectrales normalizados para colores directos, colores PC y variantes Fusion (condiciones de aplicación/prueba: 350 mA, Tj = 85°C).

Especificaciones

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Tipo de encapsulado: CSP (Chip Scale Package), 1414 (1,4 mm × 1,4 mm)
• Condiciones de prueba: 350 mA, Tj = 85°C
• Potencia eléctrica máxima por LED: hasta 2 W
• Variantes disponibles: PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Aplicaciones previstas: emisores individuales, racimos multicolor compactos, fuentes ajustables en blanco (1.800 K–6.500 K), puntos direccionales de haz estrecho, matrices de iluminación multicolor
• Ejemplos de números de pieza: serie L1HZ‑… (p. ej., L1HZ-PCR1000000000 para PC Red)
