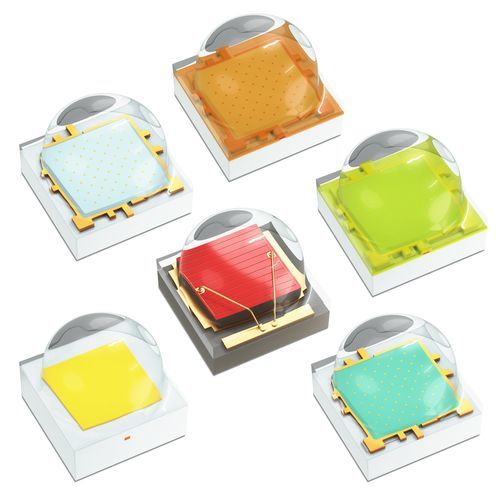

LED naranja LUXEON C ES

azulrojoverde

Resumen
La LUXEON C ES Color Line está diseñada para grandes matrices de LED bajo una única óptica. Su dado más grande en un paquete compacto reduce el área total de la matriz a la vez que permite una disposición optimizada de los LED y una salida luminosa elevada. La almohadilla de tres franjas facilita el enrutamiento electrónico complejo y conexiones térmicas mejoradas. Aplicaciones típicas: iluminación de entretenimiento, iluminación arquitectónica y EVL donde se requiere alta salida de conjuntos agrupados.

Características y ventajas

• Optimizada para mezcla de matrices multicolor con separación mínima entre LED para colocación compacta
• Huella de tres franjas que permite enrutamiento flexible y electrodos acortados para mantener los LED lo más juntos posible
• Dado grande en paquete pequeño ofreciendo alto flujo, bajo voltaje directo (Vf) y reducción de Pthermal
• Alta capacidad de corriente de conducción para maximizar la salida y minimizar la cantidad de LED
• Gran almohadilla térmica para soportar altas corrientes de conducción y crear racimos de LED compactos
• Paquete probado y robusto que proporciona fiabilidad

Rendimiento del producto — Colores (corriente de prueba especificada 1000 mA, Tj = 85°C)
Deep Red — Dominante/Pico 655 — 675 nm — 935 lm (mín) — 1100 lm (típ) — L1C2-DRD1000000000
Red — Dominante/Pico 624 — 634 nm — 106 lm (mín) — 125 lm (típ) — L1C2-RED1000000000
PC Amber — — — 264 lm (mín) — 310 lm (típ) — L1C2-PCA1000000000
Mint — — — 391 lm (mín) — 460 lm (típ) — L1C2-MNT1000000000
Lime — — — 425 lm (mín) — 500 lm (típ) — L1C2-LME1000000000
Green — Dominante/Pico 520 — 540 nm — 298 lm (mín) — 350 lm (típ) — L1C2-GRN1000000000
Cyan — Dominante/Pico 490 — 510 nm — 204 lm (mín) — 240 lm (típ) — L1C2-CYN1000000000
Blue — Dominante/Pico 465 — 485 nm — 94 lm (mín) — 110 lm (típ) — L1C2-BLU1000000000
Royal Blue — Dominante/Pico 440 — 460 nm — 1275 mW (mín radiométrico) — 1500 mW (típ radiométrico) — L1C2-RYL1000000000

Rendimiento del producto — Blanco (corriente especificada 1000 mA, Tj = 85°C)
Blanco — 5700K — 70 CRI — 325 lm (mín) — 385 lm (típ) — 131 lm/W — L1C2-5770000000000
Blanco — 2700K — 80 CRI — 270 lm (mín) — 320 lm (típ) — 108 lm/W — L1C2-2780000000000
Blanco — 3000K — 80 CRI — 285 lm (mín) — 335 lm (típ) — 114 lm/W — L1C2-3080000000000
Blanco — 4000K — 80 CRI — 305 lm (mín) — 360 lm (típ) — 122 lm/W — L1C2-4080000000000
Blanco — 5700K — 80 CRI — 305 lm (mín) — 360 lm (típ) — 122 lm/W — L1C2-5780000000000

Información espectral típica
Se proporcionan curvas SPD normalizadas típicas para colores directos y colores convertidos por fósforo (medidas a 1000 mA, Tj = 85°C).

Aplicaciones

• Grandes matrices LED multicolor bajo una sola óptica
• Iluminación de entretenimiento
• Iluminación arquitectónica
• Iluminación variable exterior (EVL) y otras matrices agrupadas de alta salida

Especificaciones técnicas

• Serie: LUXEON C ES Color Line
• Condiciones de ensayo: 1000 mA, temperatura de juntura Tj = 85°C
• Paquete: paquete pequeño con dado mayor y gran almohadilla térmica; huella de tres franjas para enrutamiento complejo
• Alta capacidad de corriente de conducción para maximizar la salida minimizando el número de LED
• Colocación compacta de LED facilitada por el paquete pequeño y el diseño térmico
• Colores disponibles: directos y convertidos por fósforo — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue y blancos (2700K, 3000K, 4000K, 5700K)
• Números de pieza representativos: L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• Documentación disponible: ficha técnica del producto, guía de aplicación y datasheet
