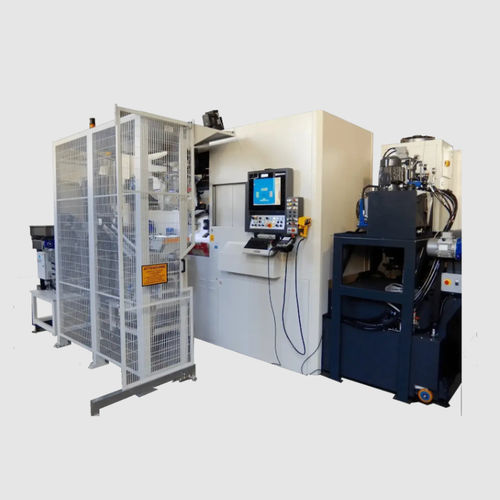

Máquina transfer rotativa 8-12/OSE Hp LL

CNC8 posicionescon mesa rotativa

Descripción
Máquina transfer para el mecanizado CNC de componentes de tres vías, utilizada en racores hidráulicos, oleohidráulica y aplicaciones neumáticas. El 8-12/OSE Hp LL combina una mesa rotativa horizontal de 8 estaciones con hasta 12 unidades operadoras (carrera 125 mm) para producción de volumen medio-alto.

BASE
Estructura monolítica de alta rigidez diseñada con FEM (Método de Elementos Finitos) para garantizar estabilidad en producción continua.

MESA GIRATORIA
Eje horizontal con 8 estaciones. Sistema de rotación accionado por motor de par y control de posición mediante codificador acoplado directamente. Todos los componentes mecánicos están presurizados para protegerlos de virutas y refrigerante. Bloqueo de mesa mediante freno hidráulico.

UNIDADES OPERADORAS

• 12 unidades operadoras con carrera de 125 mm: 6 unidades perforación/alesado (UFE 125/40), 3 unidades perforación/roscado (UFME 125/40) y 3 unidades con retirada electrónica (UFME 125/Re).
• Opción «Hp» para mayor rigidez y precisión de mecanizado.
• Opción «Long Life» que reduce el desgaste del manguito; las unidades incluyen un sistema de presurización para mantener las virutas y el refrigerante alejados de los rodamientos y el husillo.
• Conexión nariz de husillo ISO40 con cambio rápido de herramienta.
• Accionamientos de ejes mediante husillos de bolas de recirculación precargados y motores Brushless.
• Tres unidades equipadas con cabezales de retirada electrónica presurizados y lubricados; movimiento horizontal sobre planos inclinados.

Otras características

• CONTROL TÉRMICO: sondas que miden la temperatura ambiente, interna de la máquina y del refrigerante para estabilizar las dilataciones térmicas y mejorar la precisión.
• ELECTRÓNICA: electrónica Siemens, CNC 840D Siemens, teleasistencia integrada y armarios eléctricos climatizados.
• PROGRAMACIÓN: programación en lenguaje ISO o interfaz Picchi «User Friendly» en el idioma del operario.
• UTILLADO: opciones de utillado rápido que permiten el re-equipamiento en aproximadamente 60 minutos; automatización integrada incluida.
• AUTOMATIZACIÓN: sistema opcional de carga/descarga automatizado con robot antropomórfico, sistema de visión y electrónica integrada en el control de la máquina.
• TELE-SERVICE: mantenimiento remoto, tele-diagnóstico y capacidades de control remoto.
• INDUSTRIA 4.0: predisposición para la interconexión con sistemas informáticos de fábrica, monitorización de condiciones de trabajo y control adaptativo frente a desviaciones del proceso.

Características / especificaciones técnicas

• Eje de rotación de la mesa: horizontal.
• Número de estaciones: 8.
• Sistema de sujeción: mordazas autocentrantes con accionamiento hidráulico.
• Tiempo de rotación de la mesa: 0,2 (indicado).
• Unidades operadoras: 12 unidades con carrera 125 mm (6 UFE 125/40 perforación/alesado, 3 UFME 125/40 perforación/roscado, 3 UFME 125/Re retirada electrónica).
• Conexión nariz de husillo: ISO 40.
• Opciones destacadas: Hp (High Performance), Long Life, control térmico.
• Accionamiento de ejes: husillos de bolas de recirculación precargados, motores Brushless.
• 3 retiradas electrónicas.
• Control numérico: CNC 840D Siemens.
• Teleasistencia disponible.
• Automatización: robot antropomorfo con sistema de visión (opcional).
