Máquina transfer rotativa 10-15/OSE Hp LL_160
CNC10 posicionescon mesa rotativa

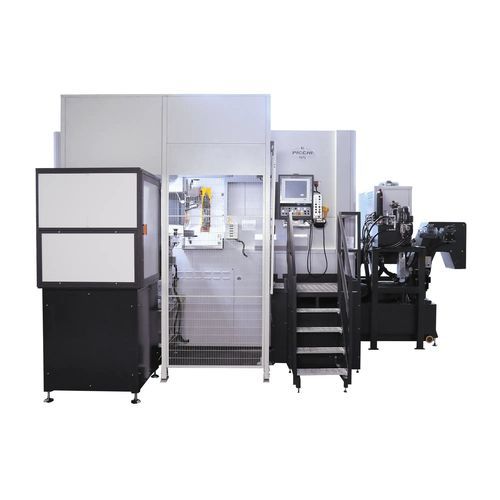

Máquina transfer rotativa - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posiciones / con mesa rotativa
Máquina transfer rotativa - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posiciones / con mesa rotativa
Máquina transfer rotativa - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posiciones / con mesa rotativa - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
rotativa
Sistema de control
CNC
Número de posiciones
10 posiciones
Otras características
con mesa rotativa, para mecanizado, de fileteado, programable, con carga descarga automatizada, de eje horizontal, de taladrado, de alta precisión, de precisión

Descripción

Descripción general
  • Máquina transfer rotativa diseñada para producción media/alta de racores hidráulicos, oleodinámicos y neumáticos.
  • Dotada de mesa giratoria de eje horizontal y estaciones de mecanizado secuenciales para ciclos multi-operación.


Base
  • Estructura monolítica de alta rigidez diseñada con FEM para optimizar rigidez y estabilidad térmica.


Mesa giratoria
  • Eje de rotación horizontal con 10 estaciones.
  • Sistema de rotación accionado por motor de par con encoder de posición directo.
  • Bloqueo de mesa mediante freno hidráulico; componentes mecánicos presurizados para protección frente a virutas y refrigerante.


Unidades de mecanizado
  • 15 unidades de mecanizado con carrera de 160 mm: 7 UFE160/40 (taladro/escariado), 5 UFME160/40 (taladro/rosca) y 3 UFME160/Re con retirada electrónica.
  • Acoplamiento de husillo ISO 40 con cambio rápido de herramienta.
  • Opción "HP" para mayor rigidez y prestaciones.
  • Opción "Long Life" con carcasas presurizadas para evitar entrada de virutas/refrigerante y minimizar desgaste de la corredera.
  • Accionamientos por husillos de recirculación de bolas precargados, motorados por motores brushless.
  • Tres cabezales con retirada electrónica presurizados y lubricados, movimiento horizontal sobre guías inclinadas.


Otras características
  • Termorregulación: sondas para temperatura ambiente, interna de máquina y del refrigerante para estabilizar dilataciones y aumentar precisión.
  • Electrónica: componentes Siemens; CNC 840D Siemens; cuadros eléctricos climatizados; teleasistencia integrada.
  • Programación: lenguaje ISO o interfaz Picchi user-friendly en el idioma del operario.
  • Utillaje y cambio: opciones completas de equipamiento rápido; tiempo de reequipamiento ≈ 60 minutos; diseño preparado para automatización integrada.
  • Automatización: opción de robot fijo de carga/descarga montado en la estructura con sistema de visión y electrónica integrada al control de la máquina.
  • Teleservicio: mantenimiento y diagnóstico remoto disponibles.
  • Preparación Industria 4.0: conectividad con TI de fábrica, supervisión de condiciones y parámetros de proceso, control adaptativo frente a desviaciones.


Características / Especificaciones técnicas
  • Eje de rotación de la mesa: horizontal.
  • Número de estaciones: 10.
  • Número de unidades de mecanizado: 15 (carrera 160 mm).
  • Acoplamiento de husillo: ISO 40.
  • Tiempo de rotación de mesa: 0,2 (valor de referencia indicado en ficha técnica).
  • Opciones clave: HP, Long Life, Termorregulación.
  • Accionamientos de ejes: husillos de recirculación de bolas precargados, motores brushless.
  • Control: CNC 840D Siemens.
  • Automatización: robot antropomórfico con sistema de visión (opcional).


Designación modelo / Marca
  • Modelo: 10-15/OSE Hp LL 160
  • Marca: Picchi
