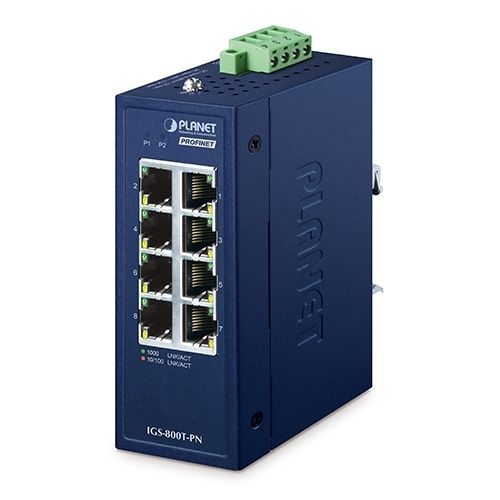

Conmutador Ethernet no administrable IGS-800T-PN

8 puertosGigabit EthernetProfiNet

Tamaño compacto para mayor practicidad y convenienciaPLANET IGS-800T-PN Conmutador PROFINET industrial compacto de 8 puertos 10/100/1000T, adecuado para uso industrial, cuenta con 8 puertos de 1000 Mbps con autonegociación, carcasa robusta pero compacta con clasificación IP30 y un sistema de alimentación redundante de amplio alcance (9~48 V CC o 24 V CA). El IGS-800T-PN es capaz de funcionar en cualquier entorno adverso con una temperatura de funcionamiento que oscila entre -40 y 75 grados C.Como la tendencia a una infraestructura IIoT (Internet industrial de las cosas) sigue creciendo, el IGS-800T-PN está diseñado para simplificar el despliegue de redes industriales con su función Plug and Play. Además de ofrecer una transmisión de datos y energía rápida, estable y fiable, también se alinea con la visión AIoT (Inteligencia Artificial de las Cosas) al permitir una integración perfecta de los sistemas inteligentes. Esto permite la recopilación y el análisis de datos valiosos, potenciando la toma de decisiones en tiempo real y mejorando la eficiencia operativa en diversas aplicaciones industriales.Tráfico PROFINET con mayor prioridad de entregaEl IGS-800T-PN está especialmente diseñado para soportar PROFINET Conformance Class A (CC-A), proporcionando a los usuarios industriales una comunicación Ethernet fiable y en tiempo real en redes de automatización, por lo que es ideal para su uso en aplicaciones de automatización y control de fábricas. Incorpora una función mejorada que reconoce el tráfico PROFINET y le asigna mayor prioridad de entrega. Al detectar paquetes PROFINET, el IGS-800T-PN los reenvía primero antes de procesar otro tráfico Ethernet. Con esta capacidad, el IGS-800T-PN se convierte en un conmutador industrial no gestionado ideal para garantizar una comunicación PROFINET rápida y eficiente.Bajo consumo de energía para los principios ESGEl IGS-800T-PN adopta la avanzada tecnología de red verde que cumple con los principios medioambientales, sociales y de gobernanza (ESG), proporcionando funciones de ahorro de energía de longitud de cable de enlace y de ahorro de energía de enlace descendente. Estas características permiten al IGS-800T-PN mantener un consumo de energía extremadamente bajo incluso a plena carga, lo que supone un ahorro de energía eficaz y un rendimiento excepcional. En comparación con el IGS-801T, el uso del IGS-800T-PN puede ahorrar más del 50% del consumo de energía.Con Auto Power Savings y el protocolo IEEE 802.3az Energy Efficient Ethernet (EEE), el IGS-800T-PN puede detectar automáticamente el estado del enlace del cable y el tráfico de la red, ajustando su consumo de energía en consecuencia. Cuando la actividad del dispositivo es menor, el conmutador consume menos energía, logrando una mayor eficiencia energética.Doble entrada de alimentación para un sistema de red de alta disponibilidadEl IGS-800T-PN cuenta con un potente sistema de doble entrada de alimentación con voltajes de amplio rango (9V~48V DC o 24V AC) incorporado en la red de automatización del cliente para mejorar la fiabilidad y el tiempo de actividad del sistema. En el ejemplo siguiente, cuando la fuente de alimentación 1 deja de funcionar, la función de conmutación por error de hardware se activará automáticamente para mantener la alimentación del IGS-800T-PN a través de la fuente de alimentación 2 de forma alternativa sin ninguna pérdida de funcionamiento.Alto Rendimiento del ConmutadorEl IGS-800T-PN ofrece una arquitectura de conmutador de alto rendimiento. Con los 8 puertos Gigabit Ethernet 10/100/1000Mbps que proporcionan una estructura de conmutación sin bloqueos y un rendimiento de velocidad de cable de hasta 16Gbps y la tabla de direcciones MAC 4K, el IGS-800T-PN puede realizar transferencias de paquetes a velocidad de cable sin riesgo de pérdida de paquetes. La función de control de flujo permite al IGS-800T-PN proporcionar una transferencia de datos rápida y fiable.Plug and PlayTodas las interfaces de cobre RJ45 del IGS-800T-PN admiten negociación automática 10/100/1000Mbps para una detección de velocidad óptima a través de cables RJ45 de categoría 6, 5 o 5e. El soporte estándar auto-MDI/MDI-X puede detectar el tipo de conexión a cualquier dispositivo Ethernet sin necesidad de cables especiales rectos o cruzados.Instalación flexible y sencilla con espacio limitadoEl IGS-800T-PN de tamaño compacto está especialmente diseñado para instalarse en un entorno estrecho, como un cerramiento de pared. Puede instalarse mediante montaje fijo en pared o carril DIN, lo que hace que su uso sea más flexible y sencillo en cualquier ubicación con espacio limitado.Conmutador PROFINET industrial optimizado para redes de automatizaciónPLANET IGS-800T-PN está diseñado para una comunicación de alta fiabilidad en entornos de automatización industrial. Prioriza de forma inteligente el tráfico PROFINET para garantizar que las señales de control sensibles al tiempo se transmitan con el mínimo retraso, lo que lo hace ideal para su uso entre PLC, HMI, sensores y sistemas de adquisición de datos. Gracias al filtrado PTCP y a la gestión de calidad de servicio mejorada, ayuda a mantener la precisión de la comunicación en los procesos automatizados. Con doble entrada de alimentación e instalación plug-and-play, el IGS-800T-PN es una solución robusta para fábricas inteligentes e infraestructuras IIoT que exigen un rendimiento de red estable y en tiempo real.Physical Port8-port 10/100/1000BASE-T RJ45 with auto-MDI/MDI-X functionLayer 2 FeaturesComplies with IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T Ethernet estándarSoporta autonegociación y 10/100Mbps half/full duplex y 1000Mbps full duplexEvita la pérdida de paquetes con contrapresión (half-duplex) y control de flujo de tramas de pausa IEEE 802.3x (full-duplex)Arquitectura Store and Forward de alto rendimiento, control de tormentas de difusión y filtrado runt/CRC que elimina los paquetes erróneos para optimizar el ancho de banda de la redTejido de conmutación: 16GbpsMotor de búsqueda de direcciones integrado, compatible con 4K direcciones MAC absolutasAdmite tramas jumbo de hasta 9K bytesAprendizaje y envejecimiento automáticos de direcciones MACAdmite protocolo CSMA/CDCumple con PROFINET Conformance Class ASAdmite filtro PROFINET PTCP para una comunicación fiable en la red PROFINETAdmite PROFINET Traffic Pass-through con QoSIs Caja e instalación industrialesCaja metálica compacta con clasificación IP30Admite instalación tanto en carril DIN como en paredEntrada de alimentación redundante de 9~48V CC con protección contra polaridad inversa; incluye bloque de terminales extraíble para conexiones de alimentación maestra y esclavaAdmite entrada de alimentación de CA de 24 VAdmite protección ESD Ethernet de 6000 VCCGama de temperaturas de funcionamiento: -40 a 75°CDiseñado para soportar caídas libres, golpes y vibraciones en entornos industrialesEspecificaciones técnicasPuertos de cobre: 8 x 10/100/1000BASE-T RJ45 TP auto-MDI/MDI-X, negociación automáticaConector: Bloque de terminales extraíble de 4 patillas (patilla 1/2 para alimentación 1; patilla 3/4 para alimentación 2)Protección ESD: protección 6KVEFT: 6KRequisitos de alimentación: alimentación redundante de 9~48 V CC con función de protección contra inversión de polaridad, soporte de alimentación de 24 V CAConsumo / Disipación de energía: Sistema encendido: Máx. 0.48 vatios/1,6BTU; Ethernet a plena carga: Máx. 2.88 vatios/9,8BTUInstalación: Kit de carril DIN y oreja de montaje en paredCaja: Caja metálica IP30Dimensiones (An x Pr x Al): 41 x 70 x 115 mmPeso: 305gLED: 2 x LED para sistema y alimentación (Verde: Alimentación CC 1/2); 2 x LED para cada puerto de cobre (Verde: 1000Mbps LNK/ACT, Ámbar: 10/100Mbps LNK/ACT)Esquema de procesamiento del conmutador: Store-and-ForwardTabla de direcciones: 4K entradasMemoria intermedia: memoria intermedia de 4M bits en chipControl de flujo: Contrapresión para semidúplex, trama de pausa IEEE 802.3x para dúplex completoSwitch Fabric: 16GbpsProducción (paquetes por segundo): 11.9Mpps@64bytesJumbo Frame: 9KbytesCables de red: 10/100/1000BASE-T Cat. 3, 4, 5, 5e, 6 (máx. 100 metros); EIA/TIA-568 100-ohm STP (máx. 100 metros)Compatibilidad con PROFINET: Conformance Class A (CC-A), filtro PTCP, priorización QoSCumplimiento de estándares: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3x Full-Duplex Flow Control, IEEE 802.3az Energy Efficient Ethernet, IEEE 802.1p Class of Service, protocolo PROFINETCumplimiento de normativas: FCC Parte 15 Clase A, Pruebas de estabilidad CES: IEC 60068-2-32 (caída libre), IEC 60068-2-27 (choque), IEC 60068-2-6 (vibración)PROFINET Conformance Class: Clase de conformidad ATemperatura: En funcionamiento: -40~75°C; Almacenamiento: -40~75°CHumedad: Funcionamiento: 5~90%, Almacenamiento: 5~90% (sin condensación)
