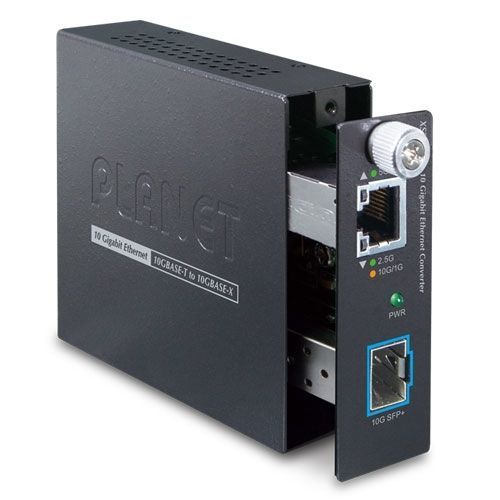

Convertidor de velocidad XST-705A

de mediosRS232Gigabit Ethernet

Solución de ampliación de distancia de red flexible y fiableEl convertidor de medios inteligente PLANET XST-705A está equipado con un puerto de autonegociación 10G/5G/2,5G/1G/100BASE-T y una ranura SFP+ 10GBASE-X. Admite la conversión de medios 10Gigabit Ethernet de cobre 10GBASE-T a fibra multimodo o monomodo, utilizando transceptores SFP+ 10GBASE-SR o 10GBASE-LR instalados en la ranura SFP+ para ampliar las distancias a servidores, conmutadores y paneles de conexiones. La distancia de despliegue puede ampliarse desde 300 metros (multimodo) hasta 60 kilómetros (monomodo). Están diseñados para su uso en entornos de red en los que se requiere el ancho de banda ultra-alto proporcionado por 10Gigabit Ethernet, por ejemplo, computación en la nube de centros de datos, redes troncales empresariales, redes de campus e infraestructura de operador.Gestión centralizada diversificada y fácil instalación del chasisEl convertidor de medios inteligente XST-705A se puede utilizar como una unidad independiente o como un módulo deslizante en la serie de chasis de convertidor de medios gestionado PLANET de 19 pulgadas (MC-1610MR / MC-1610MR48). Cuando se trabaja con chasis de convertidor de medios gestionado, el chasis puede ayudar a suministrar alimentación de CC al XST-705A y puede gestionarse. El estado de los puertos, como el enlace activado/desactivado, se puede supervisar a través de la consola RS232 local o de la interfaz web remota. La instalación de varios XST-705A en el MC-1610MR es ideal para aplicaciones de telecomunicaciones y corporativas en las que es necesario gestionar y controlar varios enlaces de fibra de 10 Gbps desde una ubicación central.Capacidad Ethernet de 10 Gbps de alto rendimientoEl XST-705A ofrece un rendimiento de transferencia de paquetes a velocidad de cable sin riesgo de pérdida de paquetes. El alto rendimiento de datos del dispositivo lo hace ideal para la mayoría de los entornos Gigabit. Con un tejido interno de 20 Gbps y soporte de negociación automática en su puerto de 10 Gigabit, el convertidor de medios inteligente XST-705A puede gestionar grandes cantidades de datos en una topología segura que enlaza con una red troncal o servidores de alta capacidad.La capacidad de enlace de fibra óptica permite ampliar el despliegue de redLa ranura SFP+ del XST-705A es compatible con transceptores de fibra óptica 10GBASE-SR o 10GBASE-LR (Small Form Factor Pluggable). La capacidad de enlace ascendente de fibra óptica garantiza el caudal a todos los nodos conectados a la red y la distancia de 10 Gigabit Ethernet puede ampliarse de 300 metros (cable de fibra multimodo) a 10/40/60 kilómetros (cable de fibra monomodo). Es ideal para aplicaciones dentro de los centros de datos y distribuciones.Bajo consumo de energíaEl XST-705A adoptando la tecnología de chip avanzada tiene la característica de ahorro de energía como un bajo consumo de energía de sólo 3,8 vatios cuando está en pleno funcionamiento.Puerto físicoUna interfaz 10G/5G/2.5G/1G/100BASE-T RJ45 con función auto MDI/MDI-XUna ranura 10GBASE-X SFP+Características de capa 2Cumple con el estándar Ethernet 802.3u/802.3ab/802.3bz/802.3ae Soporta autonegociación y 100Mbps half/full duplex y 1/2.5/5/10Gbps full duplexPreviene la pérdida de paquetes con contrapresión (half-duplex) y IEEE 802.3x pause frame flow control (full-duplex)Soporta 16K jumbo frame sizeAprendizaje automático de direcciones y envejecimiento de direccionesCaja e instalaciónFuente de alimentación externa 5V DC, 2ADiseño para montaje en paredSoporta 6000 VDC Ethernet ESD protection100 metros sobre Cat. 6A / Cat. 7 a 10Gbps0 a 50 grados C de temperatura de funcionamientoCo-funciona con la serie de chasis de convertidores de medios gestionados de 19" de PLANET (MC-1610MR / MC-1610MR48)Instalación Plug and PlayEspecificaciones de hardwareInterfaz de cobre1 x 10G/5G/2.5G/1G/100BASE-T RJ45Auto-MDI/MDI-X, autonegociaciónInterfaz de fibra óptica1 x 10GBASE-X interfaz SFP+LEDSistema:PWR (Verde)10G/5G/2.5G/1G/100 BASE-T RJ45 Interfaces:1G/10G LNK (Ámbar)5G/2..5G/100M LNK (Verde)Protección ESD6KV DCEstructuraCaja metálica de tamaño compactoInstalaciónMontaje en sobremesa o paredDimensiones (AnxPrxAl)93,8 x 80,75 x 26,4mmPeso182g (sólo el dispositivo)Requisitos de alimentación5V CC, 2A máx.Consumo de energía3,8 vatios / 13 BTU por hora (máx.))Especificaciones del convertidorEsquema de procesamiento del conmutadorAlmacenamiento y reenvíoControl de flujoInterfaz de cobre:Contrapresión para semidúplexMarco de pausaIEEE 802.3x para dúplex completoTejido20GbpsMarco gigante16KCables de red10G/5G/2,5G/1G/100M BASE-T:10G--Cat. 6A/Cat. 75G--Cat. 6/Cat. 6A/Cat. 71G/2,5G--Cat. 5e/Cat. 6/Cat. 6A/Cat. 7100M--Cat. 5/Cat. 5e/Cat. 6/Cat. 6A/Cat. 7Cat. 5/5e/6/6A/7 cable UTP (100 metros, máx.)EIA/TIA-568 100-ohm STP (100 metros, máx.)10GBASE-LR/SR/BX:50/125μm o 62.5/125μm cable de fibra óptica multimodo, hasta 300m9/125μm cable de fibra óptica monomodo, hasta 60kmCumplimiento de normasCumplimiento de normativasFCC Parte 15 Clase A, CEOEntorno de funcionamiento0 ~ 50 grados CSEntorno de almacenamiento-10 ~ 70 grados COHumedad de funcionamiento5 ~ 95%, humedad relativa (sin condensación)Humedad de almacenamiento5 ~ 95%, humedad relativa (sin condensación)Cumplimiento de normasIEEE 802.3u 100BASE-TXIEEE 802.3ab 1000BASE-TIEEE 802.3bz 2.5G/5GBASE-TIEEE 802.3an 10GBASE-TIEEE 802.3ae 10Gbps EthernetIEEE 802.3x control de flujo full-duplex (puerto de cobre)
