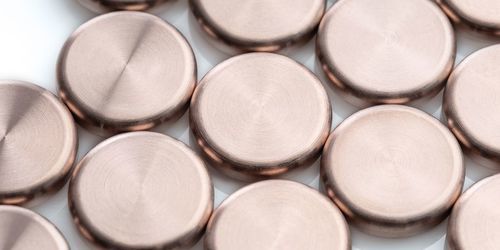

Contacto eléctrico de tungsteno

de cobrepara contactorpara disyuntores

Resumen del producto
Materiales de contacto de baja emisión de gas diseñados para su uso en cámaras de vacío. Los contactos de conmutación en tungsteno‑cobre (WCu) y carburo de tungsteno‑cobre (WCCu) conmutan de forma fiable corrientes de cortocircuito elevadas en contactores de vacío, sistemas en circuito cerrado y reconectores en el rango de 7,2–24 kV y pueden superar el millón de ciclos de conmutación.

Ventajas clave

• Alta resistencia a la erosión por arco
• Excelente conductividad eléctrica
• Buena resistencia a la soldadura de contacto
• Baja corriente de corte

Materiales disponibles

• VFG10 — W 90 % en peso / Cu 10 % en peso (Vacuum Fine Grained, ultrapuro)
• VFG20 — W 80 % / Cu 20 % (Vacuum Fine Grained, ultrapuro)
• WCCu30 — WC 70 % / Cu 30 % (alternativa económica, formulado para vacío)

Fabricación
Los compuestos se fabrican por metalurgia de polvos: mezcla de polvos base, prensado y sinterización. Este proceso permite alcanzar densidades elevadas (>97 %) y la combinación deseada de propiedades eléctricas y mecánicas.

Propiedades típicas (resumen)
Materiales: VFG10, VFG20, WCCu30
WC (peso %): 0, 0, 70
W (peso %): 90, 80, 0
Cu (peso %): 10, 20, 30
Densidad (g/cm3): 16,5 ; 15,2 ; 12,2
Conductividad eléctrica (m/Ω·mm2): 22 ; 25 ; 15
Dureza HV30: 220 ; 210 ; 230

Especificaciones técnicas

• Materiales: WCu (VFG10, VFG20) y WCCu30
• Rango de aplicación: 7,2–24 kV (contactores de vacío, sistemas en circuito cerrado, reconectores)
• Capacidad de ciclos: >1.000.000 de ciclos (según condiciones)
• Calidad VFG: Vacuum Fine Grained — ultrapuro, alta conductividad
• Grados disponibles: VFG10 (W90/Cu10), VFG20 (W80/Cu20), WCCu30 (WC70/Cu30)
• Densidades y conductividades típicas indicadas arriba
• Proceso: metalurgia de polvos (mezcla, prensado, sinterización) logrando >97 % de densidad
