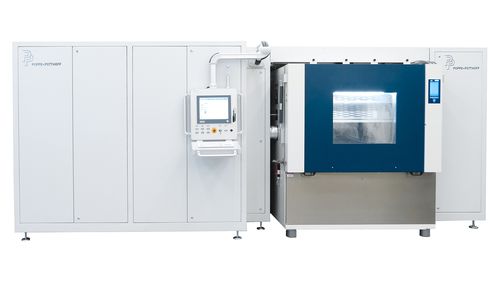

Banco de ensayo de la vida útil bajo presión cíclica M07 E-Mobility

de presión pulsadade caudalde expansión volumétrica

Como medio de prueba se utiliza una mezcla de agua y glicol o glicol puro (por ej. Glysantin G40, G44, G48). Para el circuito de refrigeración, las pruebas se realizan en el rango de temperatura de -40 a +20 grados Celsius; para el circuito de calefacción de +20 a +140 grados Celsius. En este proceso, un circuito cerrado de medio de prueba especialmente desarrollado utiliza la presión para evitar la formación de vapores alcohólicos (peligro de explosión). Opcionalmente, también se puede utilizar una cámara climática adicional para generar la simulación ambiental. El caudal del medio de prueba puede variar de 3 a 30 l/min a una presión de 0,2 a 10 bar (máx. 12 bar). La variación de carga se pueden programar libremente con un aumento sinusoidal o trapezoidal en una frecuencia de prueba de 0,2 a 1 Hz. El equipo de ensayo puede utilizarse tanto para comprobar sistemas completos, así como módulos individuales de diversos plásticos, metales y sellantes. Por medio de una simulación realista, los puntos débiles del material compuesto se sondean con precisión –por ej. en la zona de un cordón de soldadura– y pueden optimizarse en una fase temprana del proceso de desarrollo. Datos de desempeño: Medio de prueba: mezcla de agua y glicol / glicol puro Control de la temperatura del medio: ciclo de refrigeración: +20°C a -40°C Potencia frigorífica hasta -30°C 5 kW Potencia frigorífica hasta -40°C 2 kW Control de la temperatura del medio en circuito de calefacción: +20°C a +140°C Potencia calorífica: 12 kW Regulación del caudal: 3 a 30 l/min Temperaturas ambientales: -40°C a +140°C Pulsación de presión dinámica: 0,2 a 10 bar Frecuencia: 0,2 Hz
