Unidad de prueba en presión M-07

Resumen

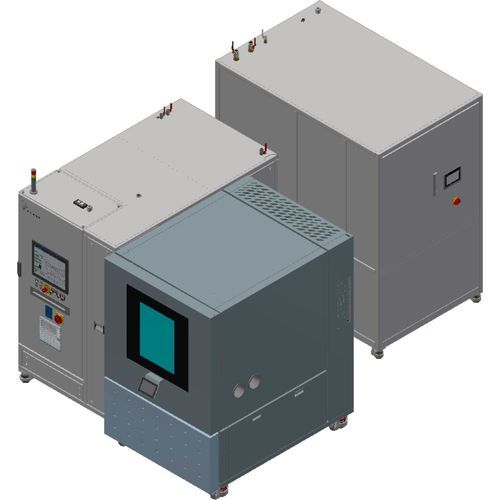

El banco de ensayo M07 de Poppe + Potthoff es un sistema modular para validar componentes de refrigeración líquida bajo condiciones reales de temperatura y presión. Está orientado a aplicaciones en e‑mobility, automoción y electrónica donde se requieren ciclos de presión dinámicos y control térmico.

Medio de ensayo
Medio típico: mezcla glicol/agua (ej.: 50 % etilenglicol / 50 % agua). También es posible realizar pruebas con agua, aceites hidráulicos u otros fluidos según especificación del cliente. Flujo y medio configurables según el componente.

Procedimiento de ensayo (norma ejemplo: M‑07)

• Normas referenciadas: M‑07 (ejemplo), GS 95024‑3‑1 M‑07, MBN 10306 M‑07, VW80000 M‑07, GMW14193 y especificaciones OEM similares.
• Objetivo: someter componentes a presiones alternas con el medio mientras se aplican perfiles dinámicos de temperatura ambiente y medio para simular condiciones operativas; verificar integridad mecánica y estanqueidad.
• Condiciones de presión negativa: operaciones de llenado/vaciado que reproducen estados subatmosféricos; las pruebas pueden realizarse con gas/aire o con líquido según el procedimiento.

Procedimiento — partes M‑07

• Parte 1 — Pulsación de presión (presión alterna): pmin = 0,5 (−0,1) bar abs; pmax = 2,0 (+0,1) bar abs; frecuencia ≈ 25–35 ciclos/min; ciclos típicos = 100.000 (configurable).
• Parte 2 — Sobrepresión: presión de ensayo ≈ 4,0 (+0,1) bar abs; duración = 1 h con variación de temperatura.
• Parte 3 — Presión negativa: presión ≈ −0,01 bar abs; duración = 30 min. Normalmente con gas/aire; alternativa: solución glicolada a 0,5–1 bar para simular condiciones subatmosféricas.

Capacidades del banco

• Realiza ensayos de presión alterna, sobrepresión y vacío con curvas de presión programables.
• Control dinámico de temperatura ambiente y del medio, con sincronización de perfiles durante los ciclos.
• Ensayos de larga duración: desde horas hasta varias semanas/meses según el número de ciclos requerido.
• Pruebas de presión negativa con gas o líquido; control de caudal típico 20–60 l/min (configurable).
• Adquisición de datos y gestión de recetas mediante LabVIEW/PLC; integración con cámaras climáticas y shaker disponible.

Componentes aplicables / casos de uso

• Circuitos de refrigeración de baterías, carcasas de baterías y conjuntos de gestión térmica.
• Placas de refrigeración de electrónica de potencia, calentadores de refrigerante HV, calentadores PTC y componentes térmicos relacionados.
• Tuberías, racores, válvulas y conectores de líneas de refrigerante en trenes motrices eléctricos y electrónica.

Normas y referencias

• Familia M‑07 (ejemplo)
• GS 95024‑3‑1 M‑07
• VW80000 M‑07, MBN 10306 M‑07, GMW14193

Especificaciones técnicas (resumen)

• Rango de presión típico (configuración M07 para circuito refrigeración): 0,5–4,5 bar abs (configurable).
• Pulsación de presión: pmin = 0,5 (−0,1) bar; pmax = 2,0 (+0,1) bar; frecuencia = 25–35 ciclos/min; ciclos típicos 100.000–200.000 (configurable).
• Sobrepresión: ≈ 4,0–4,5 bar abs (1 h).
• Presión negativa: ≈ −0,01 bar abs (30 min) o condiciones subatmosféricas simuladas por líquido.
• Caudal típico del refrigerante: 20–60 l/min (configurable según aplicación).
• Rango de temperatura: ej. −40 °C a +90 °C (extensiones disponibles según configuración).
• Medios: agua, mezcla etilenglicol/agua, aceites hidráulicos o fluidos a medida.
• Control y datos: interfaz LabVIEW, gestión de recetas, integración PLC (p. ej. Siemens S7).
