Estación de bombeo de aguas residuales

Descripción general
El inserto TOP es un elemento de fondo para estaciones de bombeo de aguas residuales, diseñado para minimizar la acumulación de sedimentos y espuma y reducir las tareas de mantenimiento. Apto para aguas residuales industriales, domésticas, agua de lluvia y drenaje. La selección de bombas y componentes de tanque prioriza la fiabilidad operativa y el bajo mantenimiento.

Problema
Las aguas residuales son un medio heterogéneo que suele contener sólidos pesados e impurezas minerales u orgánicas. En balsas tradicionales los sedimentos se depositan en el fondo, causando atascos, pérdida de eficiencia de bombeo y procesos anaerobios que generan olores.

Estación de bombeo TOP
El inserto TOP proporciona una solución económica para reducir los costes de explotación. Su geometría de fondo patentada dirige el flujo entrante hacia la bomba a la vez que limita la acumulación de sedimentos. Las cuencas mal diseñadas aumentan el tiempo y los costes de limpieza.

Aplicación
Los inserts de fondo TOP reducen la acumulación de sólidos y lodos mediante dos principios:

• superficie de fondo expuesta a sedimentos reducida, de modo que los sólidos se acumulan bajo la bomba y pueden ser aspirados
• geometría patentada que crea flujo turbulento en el fondo para levantar los sedimentos y que sean impulsados por la corriente hacia la bomba

Montaje

• instalación en estación de bombeo nueva con inserto TOP
• modernización de estaciones existentes mediante adhesión del inserto al fondo del tanque

Ventajas

• diseño integrado que permite un funcionamiento en gran medida autonetoante
• minimiza la acumulación de sedimentos y reduce la limpieza manual
• rendimiento comprobado en numerosas aplicaciones
• fácil integración en instalaciones de bombeo existentes
• procedimiento de instalación sencillo

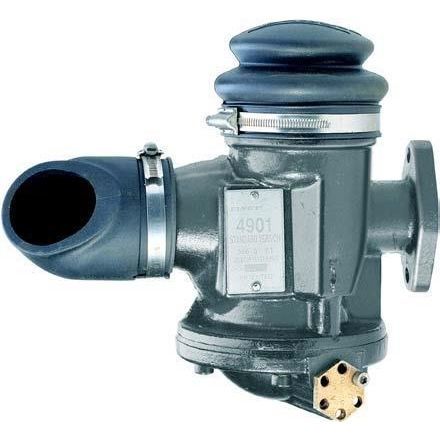

Válvula de lavado hidrodinámica
La válvula de lavado hidrodinámica proporciona limpieza automática: al arrancar la bomba la válvula se abre alrededor de 20 segundos generando un chorro de alta velocidad que arrastra los sedimentos hacia la toma de la bomba. El ciclo de lavado se sincroniza con los arranques de la bomba.

APF - Sistema de eliminación de espuma (APF Driver)
El APF Driver funciona en paralelo con el controlador principal para eliminar la espuma. Amplía periódicamente el funcionamiento de la bomba hasta que se aspira aire y se detiene, provocando que la espuma, los materiales flotantes y las grasas sean arrastrados hacia la bomba en la fase final. La frecuencia de activación es ajustable (habitualmente ~10 veces/día).

Nota
La documentación técnica adicional está disponible en formato PDF en la página del producto.

Especificaciones técnicas

• Tipo de producto: inserto TOP (geometría de fondo patentada)
• Propósito: reducir la acumulación de sedimentos y espuma; permitir estaciones de bombeo autonetoantes
• Aplicaciones: aguas residuales industriales, aguas residuales domésticas, agua de lluvia, drenaje
• Montaje: obra nueva o modernización (adhesión al fondo del tanque existente)
• Características clave: geometría patentada para flujo turbulento en el fondo, superficie de fondo expuesta reducida, válvula de lavado hidrodinámica, sistema APF de eliminación de espuma
• Beneficio operativo: lavado automático integrado en el ciclo de la bomba; reducción de limpieza manual y costes de mantenimiento
• Uso probado: ensayado en cientos de aplicaciones (ver documentación del producto)
