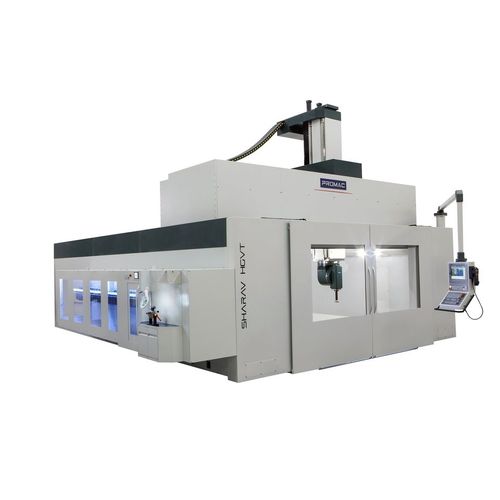

Centro de mecanizado CNC de doble columna SHARAV HGVT3 ejes5 ejes4 ejes
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes, 5 ejes, 4 ejes
- Orientación del husillo
- vertical
- Estructura
- de pórtico, con mesa fija, de doble columna
- Nariz del husillo
- HSK A-63, HSK-100-A
- Número de herramientas
- 60 herramientas, 32 herramientas, 20 herramientas, 200 herramientas, 300 herramientas, 64 herramientas
- Aplicaciones
- de taladrado, para trabajos pesados
- Carrera X
2.500 mm, 3.500 mm, 4.000 mm
(98 in, 138 in, 157 in)- Carrera Y
Máx.: 32.000 mm
(1.260 in)Mín.: 2.200 mm
(87 in)- Carrera Z
Máx.: 1.500 mm
(59 in)Mín.: 1.200 mm
(47 in)- Velocidad de rotación
6.000 rpm, 15.000 rpm, 20.000 rpm
(37.699 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)- Potencia
30 kW, 37 kW, 45 kW
(40,79 hp, 50,31 hp, 61,18 hp)- Rotación de la mesa (eje C)
200 °
- Velocidad de avance del eje X
30.000 mm/min
(20 in/s)- Velocidad de avance del eje Y
30.000 mm/min
(20 in/s)- Carga máxima de la mesa
10.000 kg
(22.046 lb)- Peso total
50.000 kg, 54.000 kg, 58.000 kg
(110.231,13 lb, 119.049,62 lb, 127.868,11 lb)- Longitud total
12.140 mm
(478 in)- Anchura total
8.020 mm
(315,7 in)- Altura total
5.600 mm
(220,5 in)
Descripción
es un centro de mecanizado para trabajos pesados con estilo de pórtico de doble puente móvil y mesa fija. Este centro de mecanizado es la combinación adecuada para satisfacer varios procesos para las siguientes aplicaciones:
- MOLDES;
- AUTOMOCIÓN;
- AEROESPACIAL;
- APLICACIONES MECÁNICAS;
- y otras aplicaciones especiales.
SHARAV HGVT permite realizar, con un único set-up de amarre de pieza, operaciones de desbaste, semiacabado, acabado y taladrado alrededor de la pieza incluso en 5 ejes continuos.
El centro de trabajo está totalmente diseñado, construido y ensamblado en Promac, utilizando el más avanzado software de diseño 3D y análisis FEM.
Cabezal con dos ejes accionados por motores de par con posicionamiento continuo y/o simultáneo para operaciones de mecanizado en cinco ejes.
Cabezal de horquilla accionado por motores de par con posicionamiento continuo y/o simultáneo para operaciones de mecanizado de cinco ejes.
---
