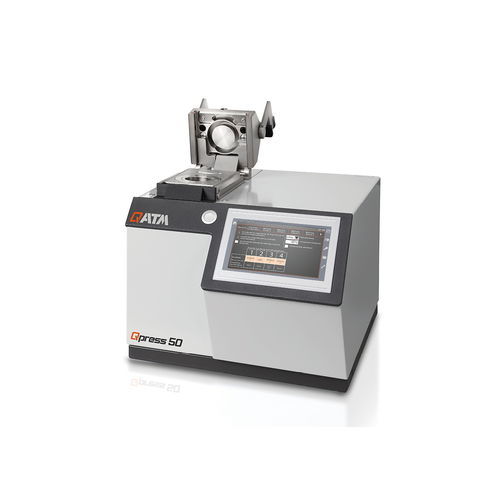

Prensa de montaje refrigerada por agua Qpress 50

en calientede laboratoriopara muestra metalográfica

Introducción
La Qpress 50 es una prensa de embutición en caliente modular para el embutido rápido, simultáneo y controlado de forma independiente de muestras metalográficas. Su diseño modular permite configurar la máquina según las necesidades de producción o laboratorio, aceptando muestras de distintos tamaños y materiales. La pantalla táctil industrial de 7" con software QATM incluye gestión de cuentas de usuario, recetas preinstaladas y tareas de mantenimiento definidas por el usuario. La unidad combina ciclos rápidos y una gestión eficaz de calefacción/enfriamiento en una carcasa de acero con recubrimiento en polvo.

Ventajas del producto

• Pantalla táctil industrial de 7" con software QATM y gestión de cuentas de usuario
• Cierre deslizante operativo con una sola mano y colector de suciedad integrado
• Dust Guard para extracción de polvo fino durante el llenado
• Ciclos de embutición rápidos con función de precalentamiento
• Concepto modular para unidades de prensado simultáneas e independientes
• Métodos preinstalados y almacenamiento de recetas de usuario (200+)
• Unidad básica compatible con unidades de prensado adicionales
• Carcasa de acero con recubrimiento en polvo

Cierre deslizante mejorado
El cierre deslizante de una mano incorpora una boquilla de aspiración. El exceso de granulado se desvía a un compartimento extraíble (colector de suciedad) al cerrarse el molde. El cierre se puede desmontar para limpiar la parte superior del tubo del molde.

Seguridad del operario
El Dust Guard integrado protege al operario de la inhalación de polvo fino liberado al rellenar la resina de embutición. La extracción externa puede controlarse desde la interfaz de la unidad base.

Facilidad de uso
El botón multifunción indica la unidad de prensado seleccionada y el estado de funcionamiento de la prensa. La pantalla de 7" y el software incluyen métodos preinstalados y permiten almacenar más de 200 métodos definidos por el usuario. Se pueden crear cuentas de usuario con distintos derechos de acceso.

Ciclo de embutición rápido
La Qpress 50 está diseñada para reducir los tiempos de ciclo e incluye una función de precalentamiento que acorta el tiempo de proceso respecto a prensas de embutición convencionales.

Puntos destacados

• Alta modularidad para adaptarse a requisitos específicos de producción o laboratorio
• Dust Guard para mejorar la seguridad del operario
• Unidad de calefacción/enfriamiento eficiente que garantiza un embutido preciso y ahorrador de energía
• Unidad básica compatible con todas las unidades de prensado adicionales
• Función de precalentamiento que reduce el tiempo de ciclo
• Potencia de refrigeración ajustable y modos de enfriamiento seleccionables para reducir el consumo de agua

Configuraciones del producto (ejemplos)

• Qpress 50-2: para producciones pequeñas y medias. La unidad básica incluye una unidad de prensado; ampliable con una unidad adicional. Las unidades funcionan de forma independiente y simultánea.
• Qpress 50-4: para mayor producción. Unidad básica más hasta tres unidades adicionales; hasta 4 embuticiones simultáneas e independientes. Diámetros de moldes seleccionables individualmente.

Embutición – 4 pasos sencillos

• 1. Rellenar el molde con el material de embutición seleccionado.
• 2. Cerrar el cierre deslizante con una sola mano.
• 3. Limpiar el colector de suciedad: el exceso de material se desplaza automáticamente hacia él.
• 4. Iniciar el método de embutición con el botón multifunción.

Accesorios y consumibles
Se recomiendan los consumibles QPREP para obtener resultados fiables y eficientes. Los accesorios disponibles incluyen una unidad de refrigeración por recirculación (temperatura de agua ajustable, circuito cerrado, bajo mantenimiento) y una gama de conjuntos de moldes en varios tamaños (con o sin chaflán).

Especificaciones técnicas

• Número máx. de unidades de prensado: 2 / 4 (Qpress 50-2: hasta 2 | Qpress 50-4: hasta 4)
• Diámetros de cilindro de molde: Ø 25,2 - 50 mm (6 tamaños disponibles)
• Sistema de cierre: cierre deslizante
• Rango de termostato: 20–200 °C
• Tiempo de calentamiento: ajustable
• Tiempo de enfriamiento: ajustable
• Presión máx. en el cilindro del molde (según el conjunto de moldes): 250–350 bar
• Potencia de conexión (unidad básica): 1,6 kVA
• Potencia de conexión (unidad de prensado adicional): 1,5 kVA
• An x Al x Pr (unidad básica): 402 x 382 x 563 mm
• An x Al x Pr (unidad de prensado adicional): 187 x 382 x 449 mm
• Peso: aprox. 50 kg
• Tamaños de moldes disponibles (con o sin chaflán): Ø 25,2 mm, Ø 30 mm, Ø 1¼" (~32 mm), Ø 1½" (~38 mm), Ø 40 mm, Ø 50 mm
