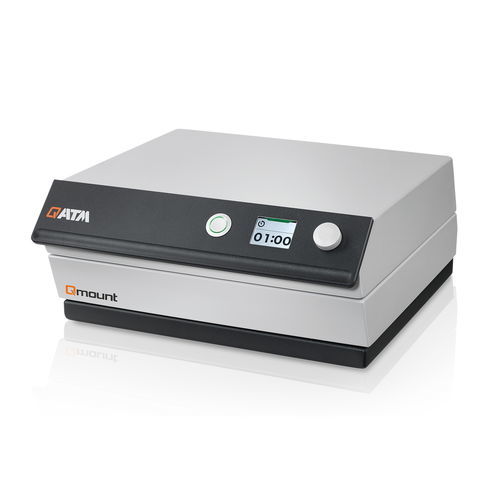

Prensa de montaje en frío Qmount

para muestra metalográficade vacíode laboratorio

Introducción
El Qmount es un equipo de laboratorio para el embutido por fotopolimerización UV de muestras materialográficas. Las muestras se colocan en moldes transparentes a UV que se llenan con resina de curado UV y se irradian con matrices LED para obtener montajes transparentes aptos para rectificado, pulido e inspección.

Ventajas del producto

• Curado UV rápido: las muestras estándar curan en 60 segundos
• Pico de emisión LED a 365 nm para polimerización dirigida
• Placa de trabajo 200 × 260 mm en formato compacto
• Control sencillo mediante pantalla a color y mando giratorio
• Conexión para unidad de aspiración externa (opcional)

Curado rápido (60 s)
Placas LED duraderas emiten radiación UV en una banda de longitud de onda estrecha (emisión máxima 365 nm) para lograr un curado reproducible de las muestras estándar en aproximadamente 60 segundos, reduciendo el tiempo de proceso.

Control de temperatura y ventilación
La ventilación integrada mantiene temperaturas de polimerización en el rango de aprox. 70–90 °C. La carcasa es de aluminio con recubrimiento en polvo, diseñada para uso de laboratorio; la tapa se cierra con bisagras amortiguadas.

Capacidad de muestras
El equipo incluye una placa de vidrio resistente a arañazos (200 × 260 mm) que permite el curado simultáneo de hasta 12 muestras de 40 mm de diámetro. La geometría interior simple facilita la limpieza y el mantenimiento rutinario.

Operación
Los parámetros del proceso se muestran en una pantalla a color y se ajustan con un mando giratorio. El ciclo de embutición se inicia, pausa o detiene con el botón start‑stop QATM; una señal acústica indica el fin del proceso.

Aplicaciones
Los tiempos de ciclo cortos permiten producir de forma rentable montajes transparentes para metales, materiales compuestos, componentes electrónicos y PCB, así como para materiales sensibles o porosos que requieren bajo estrés térmico.

Seguridad y accesorios
El equipo dispone de una conexión para unidad de aspiración externa para filtrar vapores y olores; como accesorio está disponible una unidad de aspiración QATM con filtro de carbón activo.

Componentes clave

• 1. Carcasa: Carcasa de aluminio con recubrimiento en polvo y ventilación integrada
• 2. Placa de trabajo: Placa de vidrio resistente a arañazos, 200 × 260 mm (hasta 12 × Ø40 mm)
• 3. Sistema LED UV: Emisión máxima a 365 nm para tiempos de curado cortos
• 4. Capó: Cierre abatible con bisagras amortiguadas

Especificaciones técnicas

• Superficie máxima de soporte: 200 × 260 mm
• Altura máxima de muestra: 40 mm
• Longitud de onda (emisión máxima LED): 365 nm
• Tiempo de curado ajustable: 0–100 min
• Temperatura de polimerización (según aplicación): aprox. 70–90 °C
• Tensión de conexión: 100–240 V 50/60 Hz (1Ph/N/PE)
• Dimensiones (An×Al×Pr): 377 × 172 × 436 mm
• Peso (según equipamiento): aprox. 14,5 kg
