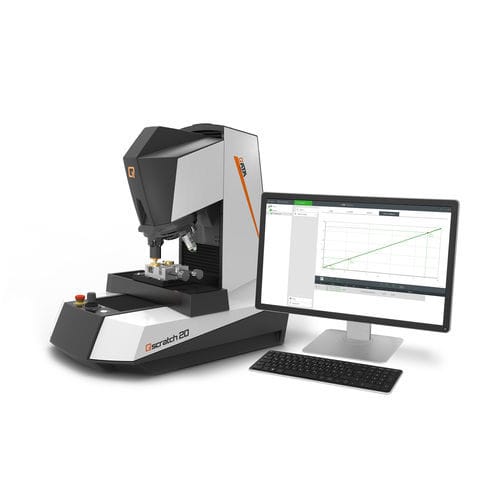

Comprobador de adherencia Qscratch 20

para revestimientosde laboratoriobenchtop

Introducción
El Qscratch 20 es un probador de rayado macro/micro totalmente automático destinado al control de calidad de recubrimientos, superficies funcionales y componentes sometidos a cargas críticas. El sistema combina aplicación de fuerza controlada, control electrónico de carga, imagen óptica integrada y flujos guiados en QpixControl2 para permitir ensayos reproducibles con carga progresiva o constante, evaluación estructurada, documentación e informes.

Ventajas del producto

• Probador de rayado macro/micro totalmente automático para recubrimientos y superficies
• Mediciones individuales y múltiples para series de ensayo eficientes
• Control electrónico de fuerza con rango 0,5–200 N
• Modos de carga constante y progresiva para ensayos conforme a normas
• Cambiador de herramientas motorizado de 8 posiciones para módulos de prueba y objetivos
• Ejes X/Y/Z motorizados con posicionamiento de alta precisión
• Software QpixControl2 con flujo de trabajo guiado y detección automática de eventos Lc
• Actualización de dureza opcional y módulos de análisis Qpix Inspect para tareas de microscopía

Métodos de ensayo

• Carga progresiva (PFST / ASTM PL): se definen cargas inicial y final y la velocidad de carga; la carga aumenta a lo largo de la raya y los eventos visibles se asignan como puntos Lc.
• Carga constante (CFST / ASTM CL): la fuerza normal permanece constante a lo largo de la raya; adecuado para mediciones individuales, comparaciones de series y condiciones de control de calidad recurrentes.

Normas y procedimientos

• DIN EN ISO 20502 / ASTM C1624 — adhesión y modos de fallo mecánico de recubrimientos cerámicos duros mediante ensayo de rayado
• ISO 27307 — evaluación de adhesión/cohesión de capas proyectadas térmicamente (rayado transversal)
• ASTM G171 — determinación de dureza por rayado usando un punzón de diamante definido y evaluación del ancho residual del rayado

Sistema óptico e imagen
El Qscratch 20 utiliza un sistema de objetivos desarrollado por QATM con iluminación Köhler, luz LED blanca y obturación de apertura motorizada para obtener imágenes de alto contraste y alto aumento comparables a microscopios avanzados. La cámara opcional integrada (versión A+) ofrece una imagen de vista general en color de 5 MP (campo 52 × 39 mm) para navegación y documentación.

Operación y experiencia de usuario
La operación guiada mediante QpixControl2 permite crear pruebas, posicionar visualmente las marcas de rayado, realizar mediciones simples/múltiples, evaluar automáticamente eventos Lc, capturar imágenes e integrar datos en informes estandarizados. Las funciones de automatización y flujo de laboratorio incluyen lectura de códigos de barras/QR/NFC, conectividad IoT y actualizaciones automáticas de software (según configuración).

Módulos de análisis opcionales (Qpix Inspect)

• Crater-grinding: medición microscópica de espesor de recubrimiento (DIN EN ISO 26423)
• Ensayo de adhesión Rockwell: evaluación cualitativa de adhesión de recubrimientos cerámicos (DIN EN ISO 26443)
• Análisis de fases, tamaño de partículas, medida de cordón de soldadura y otras herramientas de evaluación microscópica integradas en Qpix Inspect

Para laboratorios
Diseñado para laboratorios que toman decisiones críticas relacionadas con superficies: ensayos de rayado estandarizados con alta repetibilidad, documentación eficiente, flujos de trabajo intuitivos y funciones opcionales de dureza y análisis para consolidar las pruebas en una única plataforma.

Especificaciones técnicas

• Rango de fuerza de ensayo: 0,5 - 200 N
• Modos de ensayo: carga constante y carga progresiva (mediciones simples y múltiples)
• Eje Z: automatizado dinámico (CAS), recorrido Z 150 mm
• Posiciones de herramienta: cambiador motorizado de 8 posiciones (máx. 3 módulos de ensayo, máx. 7 objetivos)
• Equipo básico incluido: diamante Rockwell; objetivos 5×, 20×, 50×
• Tipos de objetivos: estándar (acromático) y alta calidad (semi-apocromático) para ensayo de dureza y microscopía
• Cámara de muestra (opcional A+): 5 MP CMOS color, USB3.0, campo 52 × 39 mm
• Eje X/Y motorizado (mesa cruzada) con precisión de posicionamiento X/Y ±0,2 µm
• Tamaño de mesa: 150 × 120 mm
• Recorrido: X 150 mm, Y 150 mm
• Elementos de control: parada de emergencia, botón de inicio, joystick X/Y/Z
• Peso máximo de la pieza: 50 kg
• Peso del equipo básico: 60 kg
• Opcional: actualización de dureza (Vickers/Knoop/Brinell/Rockwell) y módulos de análisis Qpix Inspect
• Notas: *0,5 N y 1 N > 1% de precisión
