Preamplificador de señal PAVde tensiónacondicionadorpara mediciones acústicas
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de señal, de tensión
- Función secundaria
- para mediciones acústicas, acondicionador
- Otras características
- ganancia, de banda ancha, de bajo ruido, reforzado, con salidas de tensión, analógico, en línea, de detección, de un solo canal, para sensor, por ondas acústicas, compacto
- Tensión
Máx.: 30 V
Mín.: 24 V
- Corriente
Máx.: 100 mA
Mín.: 20 mA
- Frecuencia
Máx.: 1.200.000 Hz
Mín.: 10.000 Hz
Descripción
Descripción

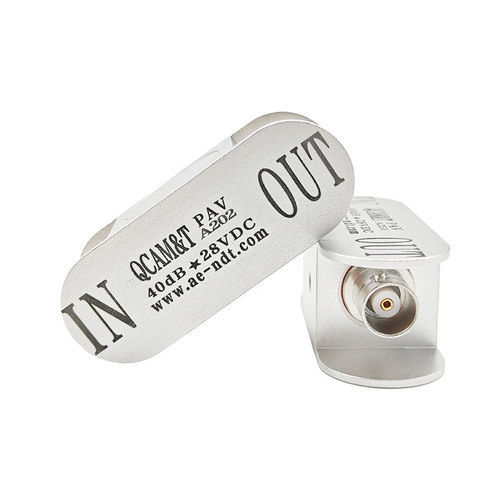

El preamplificador de emisión acústica PAV ofrece una ganancia fija de 40 dB e incorpora una función de Prueba Automática del Sensor (AST). Alimentado por phantom a través del cable de señal, es compatible con la mayoría de sensores AE y tarjetas de adquisición habituales. La carcasa de aluminio fundido proporciona blindaje electromagnético y protección contra impactos; sus dimensiones compactas y el conector BNC‑BNC facilitan la instalación en campo.
Características principales
Especificaciones técnicas
Ganancia: 40 dB
Frecuencia de respuesta: 10 kHz – 1200 kHz
Ruido: ≤28 dB
Rango de salida: ±10 V (Vpp)
Tensión de trabajo: 24 V – 30 V DC
Impedancia: 50 Ω
Corriente en reposo: 20 mA
Corriente máxima: 100 mA
Temperatura de trabajo: -20 °C – +60 °C
Tamaño (D×W×H): 65 mm × 23 mm × 25 mm
Peso: 40 g
Nivel de protección: IP62
Material de la carcasa: Aluminio fundido
Conector: BNC-BNC
Notas
1. Asegúrese de que la impedancia de salida del preamplificador coincida con la impedancia de entrada de los instrumentos aguas abajo (unidades de adquisición AE, DAQ, osciloscopio) para evitar desviaciones de ganancia y amplitud.
2. Al conectar a equipos no profesionales (DAQ, osciloscopio), proporcione una fuente de alimentación externa (PPS) si el equipo no suministra alimentación phantom.
3. Evite conexiones incorrectas que puedan dañar el preamplificador: a) tensión de entrada ≈25 % superior a la especificada; b) inversión de las conexiones de entrada y salida.
Resumen técnico
El preamplificador de emisión acústica PAV ofrece una ganancia fija de 40 dB e incorpora una función de Prueba Automática del Sensor (AST). Alimentado por phantom a través del cable de señal, es compatible con la mayoría de sensores AE y tarjetas de adquisición habituales. La carcasa de aluminio fundido proporciona blindaje electromagnético y protección contra impactos; sus dimensiones compactas y el conector BNC‑BNC facilitan la instalación en campo.
Características principales
- Preamplificador universal de banda ancha compatible con la mayoría de sensores AE y tarjetas de adquisición
- Ganancia fija: 40 dB
- Alimentación phantom suministrada a través del cable de señal
- Prueba Automática del Sensor (AST) para enviar una señal de prueba al sensor
- Carcasa de aluminio fundido para blindaje electromagnético y protección mecánica
Especificaciones técnicas
Ganancia: 40 dB
Frecuencia de respuesta: 10 kHz – 1200 kHz
Ruido: ≤28 dB
Rango de salida: ±10 V (Vpp)
Tensión de trabajo: 24 V – 30 V DC
Impedancia: 50 Ω
Corriente en reposo: 20 mA
Corriente máxima: 100 mA
Temperatura de trabajo: -20 °C – +60 °C
Tamaño (D×W×H): 65 mm × 23 mm × 25 mm
Peso: 40 g
Nivel de protección: IP62
Material de la carcasa: Aluminio fundido
Conector: BNC-BNC
Notas
1. Asegúrese de que la impedancia de salida del preamplificador coincida con la impedancia de entrada de los instrumentos aguas abajo (unidades de adquisición AE, DAQ, osciloscopio) para evitar desviaciones de ganancia y amplitud.
2. Al conectar a equipos no profesionales (DAQ, osciloscopio), proporcione una fuente de alimentación externa (PPS) si el equipo no suministra alimentación phantom.
3. Evite conexiones incorrectas que puedan dañar el preamplificador: a) tensión de entrada ≈25 % superior a la especificada; b) inversión de las conexiones de entrada y salida.
Resumen técnico
- Ganancia: 40 dB
- Ancho de banda: 10 kHz – 1200 kHz
- Alimentación: 24–30 V DC (phantom)
- Ruido: ≤28 dB
- Salida: ±10 Vpp
- Interfaz: BNC-BNC
- Carcasa: Aluminio fundido, IP62
- Tamaño: 65×23×25 mm
- Peso: 40 g
