Preamplificador de señal PAS3

de tensiónsonoroIP

Descripción
El PAS3 es un preamplificador de emisión acústica (AE) de banda ancha diseñado para amplificar señales de tensión de muy bajo nivel procedentes de sensores AE antes de su transmisión a la unidad de adquisición. Ofrece ganancias seleccionables, múltiples rangos de filtrado analógico y entradas single‑ended y diferenciales para compatibilidad con sensores y tarjetas de adquisición comunes.

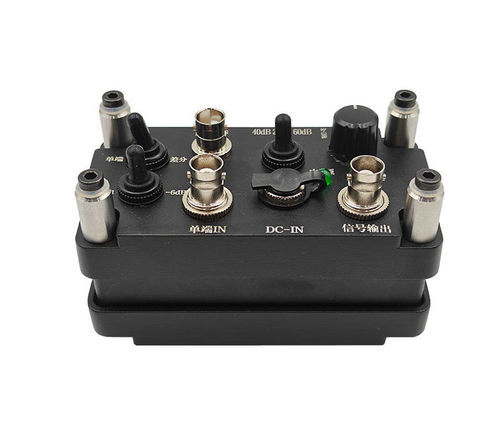

Descripción funcional

• Interruptor de entrada: seleccionar entre entrada "Single" (izquierda) o entrada "Differential" (derecha).
• Entrada diferencial: conector BNC para sensores diferenciales.
• Interruptor de ganancia: posiciones de ganancia (40 dB | 20 dB | 60 dB; ajustes internos permiten pasos de ganancia más finos).
• Perilla de filtro: seleccionar uno de cuatro rangos analógicos: 5 kHz–1,2 MHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz.
• Interruptor de atenuación: 0 dB (izquierda) o -6 dB (derecha).
• Entrada single: puerto para sensores de un solo núcleo (la mayoría de sensores).
• Puerto de alimentación: conectar adaptador DC externo si no se usa phantom power desde el sistema AE (DC 18–32 V).
• Indicador de alimentación: se enciende cuando está alimentado (phantom o DC).
• Salida de señal: salida BNC de la señal AE amplificada y filtrada; soporta phantom power desde sistemas de adquisición AE.
• Base magnética: imanes opcionales para montaje en superficies metálicas (seleccionar al realizar el pedido).

Características principales

• Preamplificador universal de banda ancha compatible con la mayoría de sensores AE y tarjetas de adquisición.
• Ganancia seleccionable (14, 20, 34, 40, 54, 60) con ajuste fino mediante atenuación 0 dB / -6 dB en determinadas ganancias.
• Filtro analógico integrado con cuatro rangos seleccionables.
• Soporte para entradas single‑ended y diferenciales.
• Dos opciones de alimentación: phantom power por línea de señal o suministro DC externo.
• Protección contra descargas eléctricas y recuperación de condiciones de bloqueo.
• Función de prueba automática de sensores (AST) para emitir señales de prueba (requiere software compatible como SWAE).
• Protección por inversión de entrada/salida con indicador (verde = conexión correcta).
• Carcasa de aluminio fundido para apantallamiento EMI y protección mecánica.
• Carcasa inferior magnética opcional para montaje en estructuras metálicas.

Especificaciones técnicas

• Ganancia: 20 / 40 / 60 dB (seleccionable; ajustes internos adicionales disponibles)
• Atenuación: 0 / -6 dB
• Frecuencia de respuesta: 5 kHz – 1.200 kHz
• Ruido equivalente: <7 µV (RMS a 60 dB de ganancia)
• Rangos de filtro: 5 kHz–50 kHz; 5 kHz–160 kHz; 80 kHz–480 kHz; 5 kHz–1.200 kHz
• Salida transitoria máxima: 20 Vpp
• Salida en estado estacionario máxima: 13,6 Vpp
• Alimentación placa: 7,5 V – 32 V; Alimentación DC: 18 V – 32 V
• Impedancia de salida: 50 Ω
• Temperatura de trabajo: -20 °C a +60 °C
• Material de la carcasa: aluminio fundido
• Dimensiones (L×A×H): 10,5 cm × 5,5 cm × 7 cm
• Peso: 483,7 g
• Grado de protección: IP65
