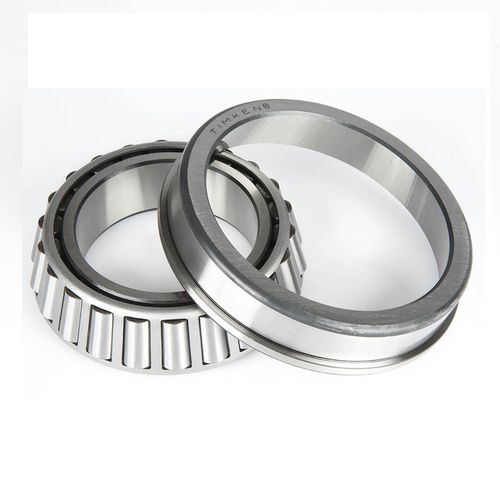

Rodamiento de rodillos cónicos LM series

radialaxialde acero

Especificaciones Serie: LM11700 Número de pieza del cono: LM11749 Número de pieza de la copa: LM11710 Unidades de diseño: Imperial Peso del rodamiento 0.10 Kg 0.2 libras Tipo de jaula: Acero estampado Dimensiones d - Diámetro 17.463 mm 0.6875 pulg D - Diámetro exterior de la copa 39.878 mm 1.5700 pulg B - Anchura del cono 14.605 mm 0.5750 pulg C - Anchura de la copa 10.668 mm 0.4200 pulg T - Anchura del rodamiento 13.843 mm 0.5450 pulg Dimensiones del pilar y del filete R - Radio de la cara posterior del cono "para despejar "1 1.270 mm 0.050 pulg r - Radio de la cara posterior de la copa "para despejar "2 1.27 mm 0.050 pulg da - Diámetro de la cara frontal del cono 22.10 mm 0.87 pulg db - Diámetro de la cara posterior del cono 23.88 mm 0.94 pulg Da - Diámetro de la cara frontal de la copa 37.59 mm 1.48 pulgadas Db - Diámetro de la cara posterior de la copa 34.04 mm 1.34 pulg Ab - Espacio libre de la cara frontal de la jaula 1.3 mm 0.05 pulg Aa - Espacio libre de la cara posterior de la jaula 0 mm 0 pulg a - Posición central efectiva3 -5,1 mm -0.2 in Capacidades básicas de carga C90 - Capacidad radial dinámica (90 millones de revoluciones)4 1710 lbf 7610 N C1 - Capacidad de carga radial dinámica (1 millón de revoluciones)5 6600 lbf 29400 N C0 - Capacidad radial estática 5260 lbf 23400 N Ca90 - Capacidad de empuje dinámico (90 millones de revoluciones)6 838 lbf 3730 N Factores K - Factor7: 2,04 e - Factor ISO8: 0.29 Y - Factor ISO9: 2,1 G1 - Factor de generación de calor (rodillo-carril): 4.8 G2 - Factor de generación de calor (extremo del rodillo) 4.74 Cg - Factor de geometría: 0,0392 Los rodamientos de rodillos cónicos son rodamientos de elementos rodantes que pueden soportar fuerzas axiales (es decir, son buenos rodamientos de empuje), así como fuerzas radiales.
