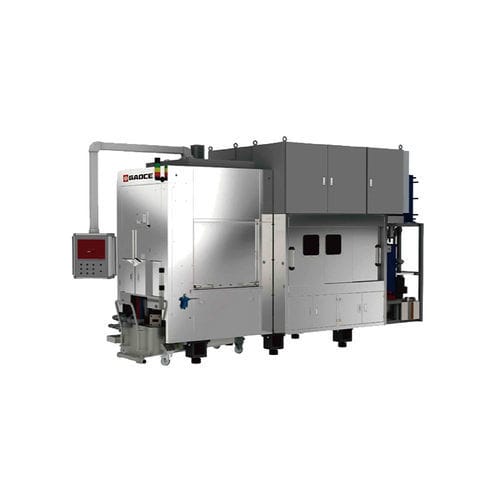

Máquina de corte de hilo GC-SADW6670

para metalpara piedrade barras

Descripción del producto

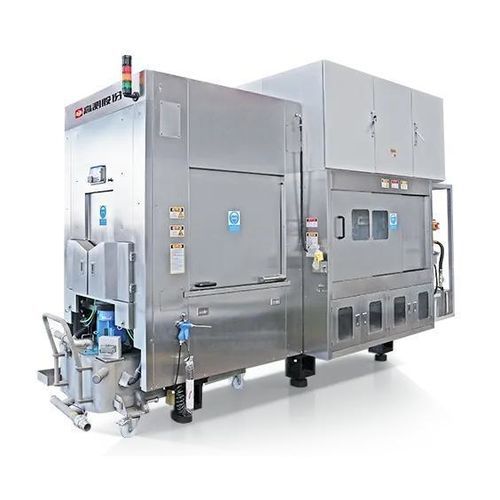

Esta sierra de hilo diamantado está diseñada para el corte de barras y wafers de zafiro, con carga/descarga frontal y tendido de hilo en ambos lados. El ancho total es ≤ 2 m para maximizar la utilización del taller. Un servomotor acciona la varilla oscilante de tensión para un ajuste sensible de la tensión. Los componentes estructurales clave son ajustables para cumplir requisitos de corte de hasta 50 N de tensión, 2400 m/min de velocidad del hilo y 700 mm de longitud de barra.

Características principales

• Carga y descarga frontal; tendido de hilo en ambos lados (entrada unidireccional o bidireccional)
• Ancho total ≤ 2 m para optimizar el espacio
• Varilla oscilante de tensión accionada por servomotor para control preciso de tensión
• Diseñada para soportar hasta 50 N de tensión de corte, 2400 m/min de velocidad del hilo y 700 mm de longitud de barra

Parámetros del producto

• Modelo: GC-SADW6670
• Aplicación: corte/afilado de zafiro
• Carga/Descarga: frontal
• Tendido de hilo: ambos lados (entrada unidireccional o bidireccional)
• Tamaño máximo de la pieza: 4–6” × L700
• Velocidad máxima del hilo: 2400 m/min
• Diámetro del hilo (acero): 0,23 mm
• Tensión de corte: 10–50 N (diseñada hasta 50 N)
• Método de corte: corte descendente
• Avance/retroceso rápido: 50–500 m/min
• Ángulo máximo de oscilación: ±12°; velocidad máxima de oscilación: 12°/s
• Distancia entre ejes: 395 mm
• Diámetro exterior de la ranura del rodillo principal: Φ192–Φ202 mm
• Reserva máxima de hilo: 65 km (con hilo 0,2 mm)
• Longitud de barra soportada (diseño): 700 mm
• Dimensiones aproximadas (L×W×H): 4300 × 2000 × 3100 mm
• Peso aproximado del equipo: 12000 kg
• Peso del rodillo principal: ≈140 kg por unidad (neto)
