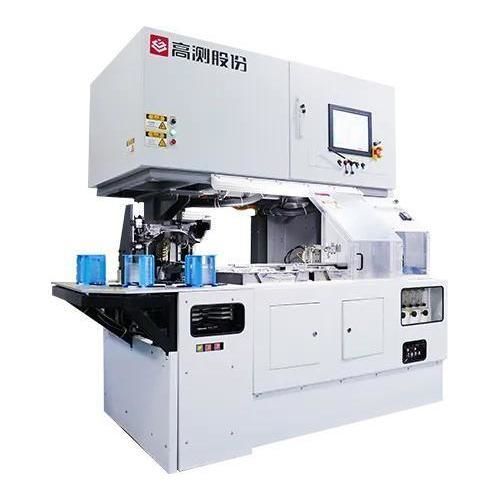

Achaflanadora eléctrica GC-LD804

para obleaspara de bordesdoble cabezal

Introducción del producto
El GC-LD804 es una máquina de chaflanado diseñada para el chaflanado de bordes de obleas de zafiro. Es compatible con obleas de 4, 6 y 8 pulgadas, admite el mecanizado de la superficie de referencia OF y ofrece opcionalmente la función de mecanizado de ranura NOTCH. La máquina dispone de diseño de doble estación, medición de espesor de oblea sin contacto o por contacto, limpieza por rotación y secado centrífugo para un funcionamiento estable y de alta precisión.

Parámetros del producto
Tamaño y peso del equipo: 2,250 (L)*1,650 (W)*2,600 (H) mm; 3,000 kg
Tamaño de oblea: 4/6/8 pulg.
Espesor de oblea: 300 μm~1,500 μm
Estación de trabajo: Doble estación
Forma de la superficie de referencia: OF/Notch (Notch opcional)
Tamaño del equipo: 2,250 (W)*1,650 (D)*2,600 (H) mm
Precisión ejes X/Y/Z: ±1 μm
Precisión del plano de la ventosa cerámica: ≤3 μm
Precisión de la cara final y radial del husillo (mesa de rectificado y muela): ±1 μm
Diámetro exterior de la muela: Φ202 mm
Diámetro interior de montaje de la muela: Φ30 mm
Grosor de la muela: 20 mm
Velocidad de rotación de la muela: 0-4,000 r/min (según demanda del cliente)
Velocidad de rotación de la muela Notch: 0-100,000 r/min (según demanda del cliente)
Modos de muela: Tipos T, R, TT, RR, TR
Medición de espesor de oblea (sin contacto o por contacto): precisión de medición repetida: ±2 μm; punto de medición: centro
Método de limpieza: Limpieza por rotación
Método de secado: Secado centrífugo
Carga/descarga: Número de cajas: 4; Número de ranuras: 25 (ajustable)

Características / Especificaciones técnicas

• Adecuada para el chaflanado de bordes de obleas de zafiro; compatible con obleas de 4", 6" y 8"
• Admite el mecanizado de la superficie de referencia OF; mecanizado de ranura Notch opcional
• Diseño de doble estación para aumentar el rendimiento
• Rango de espesor de oblea: 300 μm–1,500 μm; precisión de medición repetida ±2 μm (punto central)
• Precisión de posicionamiento de ejes X/Y/Z ±1 μm; precisión del plano de la ventosa cerámica ≤3 μm; precisión de cara final y radial del husillo ±1 μm
• Diámetro exterior de la muela Φ202 mm, diámetro interior de montaje Φ30 mm, grosor 20 mm; soporta múltiples perfiles de rueda (T, R, TT, RR, TR)
• Velocidades de muela y muela Notch configurables según requisitos del cliente (muela 0–4,000 r/min; Notch 0–100,000 r/min)
• Limpieza por rotación y secado centrífugo para el manejo de obleas
• Carga/descarga: 4 cajas; hasta 25 ranuras (ajustable)
