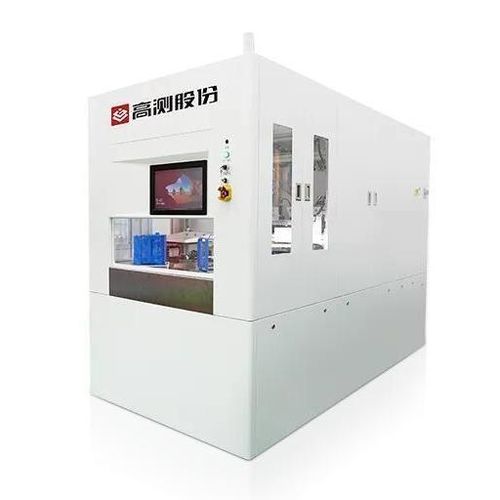

Rectificadora con mesa rotativa GC-BG202H

manualautomáticade alta precisión

Introducción del producto
Esta serie de máquinas está diseñada para el adelgazamiento de materiales duros y frágiles. Emplea el principio de mecanizado In-feed: la oblea giratoria se rectifica mediante una rueda abrasiva rotativa con avance vertical. El modelo GC-BG202H está optimizado para alta rigidez y es adecuado para el procesamiento eficiente y de alta precisión de obleas de carburo de silicio, así como de obleas de silicio convencionales.

Parámetros del producto
Tamaños de oblea compatibles: 8 pulgadas, 6 pulgadas
Rango de espesor procesable: 0,1 mm – 1 mm
Principio de rectificado: In-feed
Tamaño de la muela: 12 pulgadas (300 mm)
Modo de rectificado: Automático / Manual
Cantidad de cajas de material: 2 (compatible con 8" y 6")
Caras de procesamiento: Adelgazamiento por una o ambas caras (selección programable)
Peso: 9500 KG
Dimensiones (L×A×H): 3050 × 1495 × 2180 mm

Productos relacionados

• GC-SCDW8300 Máquina de corte para carburo de silicio

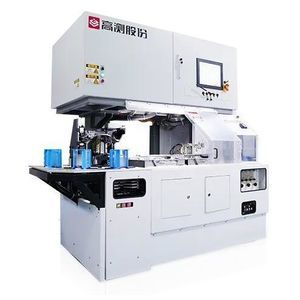

• GC-TD804 Máquina de chaflanado para carburo de silicio
• GC-BG202H Máquina de adelgazamiento automática

Características / Especificaciones técnicas

• Materiales indicados: materiales duros y frágiles, especialmente obleas de carburo de silicio y de silicio
• Tamaños de oblea: 8 pulgadas, 6 pulgadas
• Rango de espesor: 0,1 mm – 1 mm
• Muela: 12 pulgadas (300 mm)
• Principio de rectificado: In-feed; modos automático o manual
• Ejes de husillo: 2 (Z1, Z2) con rodamientos de aire
• Potencia del motor de husillo: 11 KW; velocidad de husillo: 1000–3000 rpm (Z1/Z2 ajustables de forma independiente)
• Recorrido del eje Z: 150 mm; resolución / movimiento mínimo: 0,1 μm
• Velocidad del eje Z: 0,0001–0,08 mm/s; velocidad máxima 50 mm/s
• Mesas de oblea: 3 (A, B, C) con rodamientos de aire y adsorción por vacío
• Velocidad de mesa: 0–500 rpm (ajustable individualmente)
• Conmutación de mesa: plato giratorio neumático
• Métodos de limpieza de mesa: piedra de aceite, dos-fluidos, cepillo
• Cajas de material: 2 (compatibles con 8" y 6")
• Peso: 9500 KG; Dimensiones: 3050 × 1495 × 2180 mm
