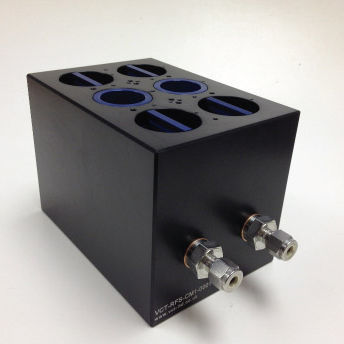

Manifold de calibración CM1

multivíade aluminiopara gas

Calibración de la humedad para cualquier tipo de sonda El CM1 es un colector utilizado para la calibración de sondas de HR y punto de rocío en una gran variedad de escenarios. Dispone de 6 puertos de sonda, cada uno de los cuales puede equiparse con un adaptador para adaptarse a cualquier sonda de entre 4 y 30 mm de diámetro. Se incluye una serie de puntos de inserción PRT para poder determinar los gradientes térmicos a través del colector utilizando termómetros de referencia multicanal como el MBW T12. La entrada y salida del CM1 son racores Swagelok estándar de 6 mm. Pueden conectarse a cualquier tipo de generador de humedad, higrómetro de referencia o equipo de calibración que disponga de un flujo de gas. El conjunto completo se coloca en un ambiente controlado en el rango de -50...200 °C. La elevada masa térmica del CM1 estabiliza las fluctuaciones de temperatura, por lo que la estabilidad de la humedad se basa únicamente en el generador de humedad. Calibración de la temperatura La mayoría de las sondas de humedad relativa incluyen la medición de la temperatura. Si se utiliza correctamente, el CM1 permitirá al ingeniero de calibración calibrar simultáneamente la medición de temperatura integrada. Para la calibración del termómetro pueden utilizarse los puertos de la sonda de HR o los puntos de inserción PRT de la parte superior del CM1. El CM1 puede colocarse en una cámara climática o sobre una superficie con temperatura controlada. La elevada masa térmica del CM1 reduce las fluctuaciones de temperatura a corto plazo, pero aumenta la respuesta a los cambios, por lo que una evaluación adecuada es esencial para resolver la mejor capacidad de medición. Puertos de sonda configurables Cada puerto de sonda se conecta en serie al gas que fluye a través del colector. Los adaptadores de sonda están disponibles en plástico (Acetal) para su uso en el rango -20...80 °C, y en aluminio para el rango -50...200 °C.
