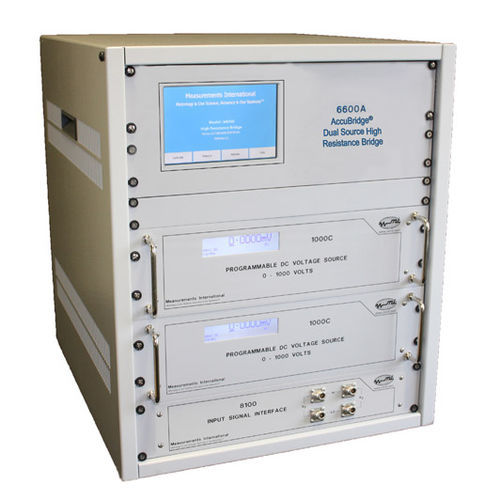

Aparato de medición resistencia eléctrica 6600A

de calibraciónde mesa

El Measurements International 6600A es un medidor de alta resistencia de doble fuente y bajo coste que utiliza el método preferido de "doble fuente" para medir alta resistencia en el rango de 100kΩ a 10PΩ. La construcción y el funcionamiento simplificados del Measurements International 6600A ofrecen un funcionamiento y un rendimiento muy superiores a los del típico teraohmímetro/electrómetro, con un enfoque más fácil de usar para las mediciones de alta resistencia. El 6600A tiene numerosas ventajas sobre los dispositivos de entrada única como el típico teraohmímetro/electrómetro, tales como fiabilidad, capacidad de trazado y el hecho de que las mediciones no dependen de la estabilidad a corto plazo o de la repetibilidad del circuito de medición. Tecnología Desde mediados de la década de 1990, el puente de Wheatstone modificado o puente de resistencia de doble fuente ha establecido el estándar para la medición de alta precisión de resistencias de 109 a 1014. Con el paso de los años, esta tecnología se ha desarrollado hasta el punto de sustituir a todas las demás tecnologías mediante la utilización de un verdadero circuito de medición de "puente", la unidad bajo prueba (UUT) se compara con un patrón de trabajo o primario para producir una "relación viva". Los modelos 6600A y 6650A son los únicos "puentes" disponibles en el mercado para mediciones de alta resistencia. Cualquier valor de resistencia hasta e incluyendo el nivel de 1016Ω puede ser medido en relaciones de hasta 100:1. Las funciones manejadas por menú son seleccionables utilizando el menú mostrado para calibración, mediciones de relación y mediciones absolutas. Para las mediciones absolutas se introducen el valor y la incertidumbre relacionada de la resistencia de referencia.
