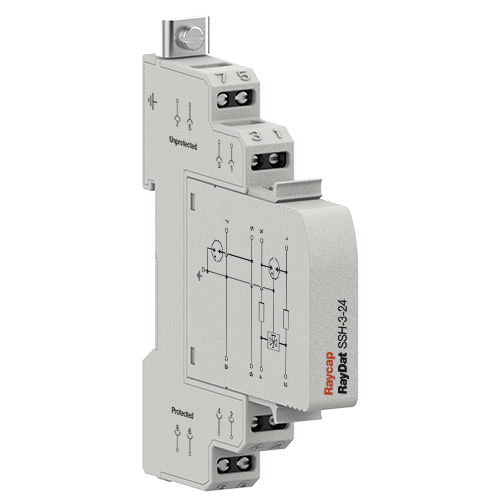

Protector de sobretensión para línea de transmisión de datos y telecomunicación RayDat SSH-3

modulablecon descarga de gasen riel DIN

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Protección gruesa: 3 Terminal GDT Voltajes: 5*, 12*, 15, 24, 30*, 48, 60, 110 V DC Rango de frecuencia: 30 MHz Aumento del índice de descarga: En: 10 kA, Imax: 20 kA, Iimp: 2.5 kA Corriente de carga en serie: 1 A Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/EN 61643-21; UL 497B 4ª Edición La serie RayDAT SSH-3 de dispositivos de protección contra sobretensiones ha sido desarrollada para proteger contra los efectos de las tensiones inducidas en los circuitos de datos, señales y comunicaciones. La topología del circuito consiste en un protector multietapa que proporciona protección tanto en modo común (longitudinal) como en modo diferencial (transversal). La protección gruesa se proporciona mediante un tubo de descarga de gas de tres terminales, mientras que la protección fina se proporciona mediante un diodo de avalancha de silicio de alta velocidad o una etapa de varistor de óxido metálico. Se tiene cuidado de asegurar la coordinación entre estas dos etapas sin que se produzcan puntos ciegos de tensión o de corriente de pico. Se proporciona protección térmica para reducir los riesgos de fuga térmica en caso de que se produzca un fallo involuntario en la red eléctrica. Se proporciona protección tanto en modo común (longitudinal) como en modo diferencial (transversal). Si se desenchufa el módulo de la base, las líneas de conexión permanecen habilitadas.
