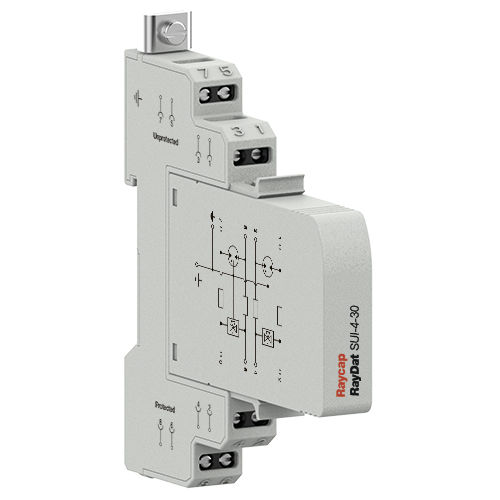

Protector de sobretensión categoría D1/C1/C2/C3 RayDat SUI-4

con descarga de gasmodulableen riel DIN

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Voltajes: 5, 12, 15, 24, 30, 48, 60, 110 V DC Rango de frecuencia: 30 MHz Aumento del índice de descarga: En: 20 kA, Imax: 30 kA, Iimp: 5 kA Corriente de carga en serie: 1 A Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/ES 61643-21 La serie RayDat SUI-4 proporciona un mayor nivel de resistencia a la sobrecarga o corriente de impulso 10 kA, 5 kA por línea. Está diseñado para funcionar en ambientes eléctricos donde se puede experimentar una mayor exposición a los efectos de las corrientes de relámpago directas o parcialmente directas. Entre ellos se incluyen las turbinas eólicas y las instalaciones fotovoltaicas donde la exposición a los rayos es más grave, pero donde la protección de los componentes electrónicos sensibles, como los sensores ambientales, es igual de crucial. La etapa de protección inicial comprende un tubo de descarga de gas de tres polos y está diseñada para desviar la energía de la oleada primaria. La siguiente etapa de protección fina se implementa utilizando diodos bidireccionales rápidos de silicio para avalanchas. En el diseño de la etapa de protección fina se han empleado técnicas de diseño especiales para evitar la carga de la línea capacitiva y asegurar así una baja pérdida de inserción y un amplio rango de frecuencia de funcionamiento. La impedancia de línea en serie se utiliza para asegurar la coordinación de la energía entre las etapas de protección gruesa y fina, independientemente de la magnitud de la sobretensión incidente. Cuando se produce un contacto de frecuencia de energía entre las líneas de alimentación y de comunicación, aumenta el riesgo de descarga eléctrica y de incendio. Para evitar ese riesgo, se incluye un termo-clip en la etapa de protección primaria de este dispositivo para desviar la corriente de frecuencia de energía a tierra.
