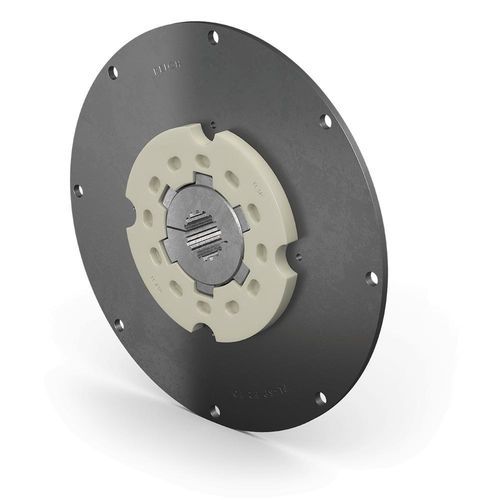

Acoplamiento cordones de viga FL-SP

rígido a la torsióncompactode acero

Descripción general
El acoplamiento de brida FL-SP está desarrollado para accionamientos de bombas hidráulicas hidrostáticas para unir motores de combustión interna con bombas hidráulicas. Su diseño rígido a la torsión desplaza las resonancias críticas por encima de la velocidad de operación, permitiendo un funcionamiento subcrítico sin atravesar amplitudes de vibración torsional dañinas. El FL-SP es compacto, enchufable axialmente y adecuado para instalaciones con espacio limitado.

Diseño y construcción
El acoplamiento FL-SP consta de un cubo de apriete y un brida compuesta plástico-acero ensamblados como conexión enchufable axial. El cubo proporciona una conexión de apriete sin juego en el eje de la bomba. La brida del acoplamiento está disponible en varias dimensiones SAE. REICH suministra placas de montaje para bombas para fijar las bombas hidráulicas a las carcasas de los motores. Se pueden desarrollar soluciones personalizadas bajo el principio D2C (Designed to Customer).

Ventajas

• Diseño torsionalmente rígido que permite operación subcrítica y evita el cruce de resonancias
• Alta capacidad de transmisión de par para una amplia gama de aplicaciones
• Construcción compacta y enchufable axialmente para espacios de instalación reducidos
• Compensación de desplazamientos axiales, radiales y angulares que reduce el esfuerzo de montaje y mejora la fiabilidad de funcionamiento
• Conexión eje-cubo sin juego que evita el desgaste del eje de la bomba y asegura un funcionamiento más suave
• Diseño enchufable axial que permite una instalación rápida y tiempos de reparación cortos
• Múltiples opciones de estriado para la conexión al eje de la bomba; taladro acabado con chaveta posible
• Rango de temperaturas ambiente de -20 °C a 100 °C
• Placas de montaje para bombas disponibles para casi cualquier situación de instalación

Tipos estándar / Variantes de producto

• Tipo D2C "Su diseño" — acoplamientos desarrollados individualmente según los requisitos del cliente
• Componentes modulares que permiten soluciones de cliente eficaces y rentables
• Colaboración estrecha con socios: consultoría, desarrollo, diseño, fabricación e integración
• Producción específica para el cliente, conceptos logísticos y servicio postventa; disponibilidad global

Aplicaciones
Acoplamientos de brida torsionalmente rígidos para accionamientos de bombas hidrostáticas, adecuados para conectar motores de combustión a bombas hidráulicas en aplicaciones industriales, móviles y de generación eléctrica que requieran conexiones compactas, sin juego y robustas.

Especificaciones técnicas

• Tipo de producto: Acoplamiento de brida torsionalmente rígido (para accionamientos de bombas hidrostáticas)
• Modelo / denominación: FL-SP
• Diseño: Cubo de apriete + brida compuesta plástico-acero (conexión enchufable axial)
• Brida de bomba: disponible en varias dimensiones SAE
• Rango de temperatura: -20 °C a 100 °C
• Rango de par (valores de ejemplo): aprox. 1200 Nm a 2400 Nm
• Compensación: desplazamientos axiales, radiales y angulares
• Conexión de eje: cubo de apriete sin juego; múltiples opciones de estriado o taladro acabado con chaveta posible
• Características de servicio: compacto, enchufable axialmente, sin mantenimiento, larga vida útil
• Opción de diseño especial: D2C – Designed to Customer para configuraciones no estándar
