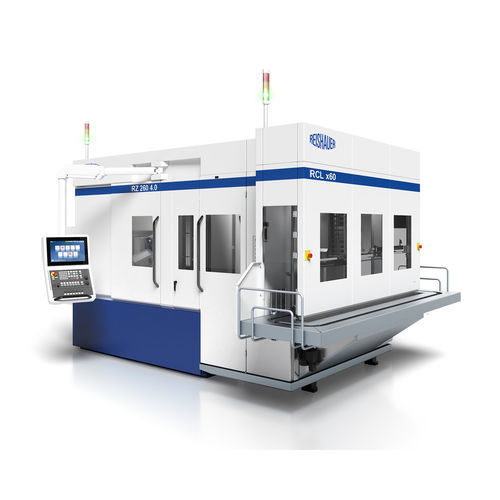

Sistema de carga de piezas de trabajo RCL x60

semiautomático

Detalle
El Reishauer RCL x60 es un sistema de carga automatizado para engranajes de tipo disco y eje, diseñado para reducir tiempos muertos no productivos y adaptarse a requerimientos de producción mediante opciones de configuración modulares. Con una huella mínima de aprox. 6 m², el RCL x60 se integra con las rectificadoras de engranajes Reishauer RZ x60 para mejorar la eficiencia de producción de engranajes.

Características principales

• Conectividad con rectificadoras de engranajes Reishauer RZ x60 4.0
• Configuraciones de pinza simple y doble
• Enseñanza de pieza semiautomática, fácil de usar
• Reducción de tiempos de configuración mediante programas de pieza almacenables
• Cambio de utillaje sin herramientas
• Huella mínima (~6 m²) con almacenamiento por cinta estándar
• Almacenamiento por cinta integrado, con extensiones disponibles
• Bajos requerimientos de mantenimiento
• Fabricado en Suiza

Equipamiento estándar

• Eje C: engranaje planetario, motor síncrono, brazo oscilante con pinza
• Eje Y: guia lineal, correa dentada, engranaje planetario, motor síncrono
• Eje Z: guia lineal, husillo de bolas, motor síncrono
• Lubricación central con depósito de aceite
• Almacenamiento por cinta integrado
• Sistema periférico: armario eléctrico, carcasa, depósito de aceite, elementos de nivelación
• Interfaces: comunicación ProfiNet y Multipol
• Mantenimiento remoto

Rango de trabajo

• Diámetro máximo pieza: 260 mm
• Longitud máxima eje: 400 mm
• Pinza: simple / doble
• Peso máximo pieza: 1 x 20 kg o 2 x 20 kg
• Carga total almacenamiento por cinta (max.): 380 kg
• Peso de la máquina: 2500 kg

Control CNC / Software

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F

Opciones

• Centrífuga de aceite
• Estación NOK / SPC configurable con hasta seis posiciones
• Detección de pieza mediante máscaras de contorno
• Apilamiento de piezas
• Integración de almacenamiento por cinta externo
• Integración de sistemas de terceros (robotización)
• Sistema de cámaras

Especificaciones técnicas

• Modelo: Reishauer RCL x60
• Huella mínima (almacenamiento por cinta estándar): aprox. 6 m²
• Diámetro máximo pieza: 260 mm
• Longitud máxima eje: 400 mm
• Configuración de pinza: simple o doble
• Peso máximo pieza: 1 x 20 kg o 2 x 20 kg
• Carga total almacenamiento por cinta (max.): 380 kg
• Peso máquina: 2500 kg
• Ejes: Eje C (engranaje planetario, motor síncrono), Eje Y (guía lineal, correa dentada, engranaje planetario, motor síncrono), Eje Z (guía lineal, husillo de bolas, motor síncrono)
• Lubricación central con depósito de aceite
• Almacenamiento por cinta integrado; integración de almacenamiento externo disponible
• El sistema periférico incluye armario eléctrico, carcasa, depósito de aceite, elementos de nivelación
• Interfaces de comunicación: ProfiNet y Multipol
• Capacidad de mantenimiento remoto
• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F
• Opciones: centrífuga de aceite, estación NOK/SPC (hasta seis posiciones), detección por máscara de contorno, apilamiento, integración de sistemas de terceros (robotización), sistema de cámaras
• Origen: Fabricado en Suiza
