Sistema de carga con sistemas de digitalización RCL 410
de piezas de trabajorobotizadosemiautomático

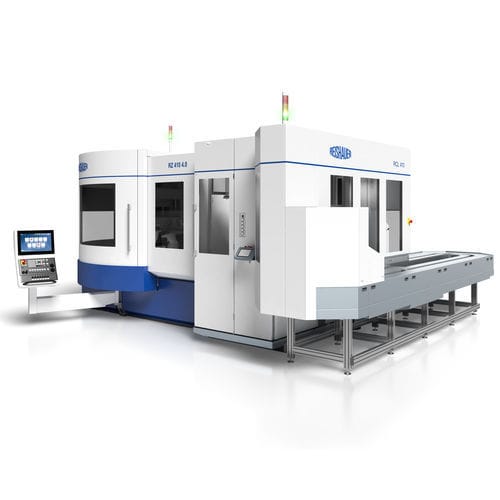

Sistema de carga con sistemas de digitalización - RCL 410 - Reishauer - de piezas de trabajo / robotizado / semiautomático
Sistema de carga con sistemas de digitalización - RCL 410 - Reishauer - de piezas de trabajo / robotizado / semiautomático
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
con sistemas de digitalización, de piezas de trabajo, robotizado, semiautomático, para rectificadora, de roll containers, para máquina herramienta

Descripción

Descripción general
El sistema de carga Reishauer RCL 410 se conecta a las rectificadoras universales Reishauer tipo RZ 410 y también puede utilizarse con RZ 550 y RZ 1000. Está diseñado para cargas rápidas y tiempos de cambio cortos, adecuado para series repetitivas de lotes pequeños y medianos.

Características clave
  • Compatibilidad con Reishauer RZ 410 (también apto para RZ 550 y RZ 1000)
  • Opciones de pinza simple y doble (pinza doble bajo pedido; disponibilidad prevista a partir de aprox. T2 2026)
  • Enseñanza de piezas semi‑automática e intuitiva para una configuración sencilla
  • Tiempos de puesta a punto reducidos gracias a programas de piezas almacenables
  • Cambio sin herramientas
  • Huella compacta: aprox. 12,5 m² con almacenamiento por cinta estándar
  • Almacenamiento por cinta integrado con opciones de ampliación
  • Bajo mantenimiento
  • Swiss Made


Equipo estándar
  • Eje C: engranaje planetario, motor síncrono, brazo basculante con pinza
  • Eje Y: guía lineal, correa dentada, engranaje planetario, motor síncrono
  • Eje Z: guía lineal, husillo de bolas, motor síncrono
  • Lubricación central con depósito de aceite
  • Almacenamiento por cinta integrado
  • Sistema periférico: armario eléctrico, carcasa, cuba de aceite, elementos de nivelación
  • Interfaces: ProfiNet y Multipol
  • Mantenimiento remoto


Rango de trabajo
  • Diámetro máximo de pieza: 410 mm
  • Longitud máxima de eje: 600 mm
  • Pinza: simple / doble *
  • Peso máximo de pieza: 1 x 50 kg / 2 x 25 kg
  • Carga total en almacenamiento por cinta máx.: 1000 kg
  • Peso de la máquina: 3100 kg
  • Huella: aprox. 12,5 m² con almacenamiento por cinta estándar


Control CNC / Software
  • PLC: Siemens S7-1500
  • HMI: Siemens SIMATIC HMI KTP 700 F


Opciones
  • Centrífuga de aceite
  • Detección de pieza mediante máscaras de contorno
  • Apilamiento de piezas
  • Integración de almacenamiento por cinta externo
  • Integración de sistemas de terceros (robótica)
  • Sistema de cámara


Notas
Todas las especificaciones técnicas están sujetas a cambios.

Especificaciones técnicas
  • Modelo: RCL 410
  • Compatibilidad: Reishauer RZ 410 (también apto para RZ 550 y RZ 1000)
  • Diámetro máx. de pieza: 410 mm
  • Longitud máx. de eje: 600 mm
  • Pinza: simple / doble (pinza doble bajo pedido)
  • Peso máx. de pieza: 1 x 50 kg / 2 x 25 kg
  • Carga total almacenamiento por cinta máx.: 1000 kg
  • Peso máquina: 3100 kg
  • Huella: aprox. 12,5 m² con almacenamiento por cinta estándar
  • Ejes: Eje C (engranaje planetario, motor síncrono), Eje Y (guía lineal, correa dentada, engranaje planetario, motor síncrono), Eje Z (guía lineal, husillo de bolas, motor síncrono)
  • Lubricación central con depósito de aceite
  • Interfaces: ProfiNet y Multipol
  • Capacidad de mantenimiento remoto
  • PLC: Siemens S7-1500; HMI: Siemens SIMATIC HMI KTP 700 F
  • Opciones disponibles: centrífuga de aceite, detección por máscara de contorno, apilamiento, integración de almacenamiento por cinta externo, integración de sistemas de terceros (robótica), sistema de cámara
  • Swiss Made; programas de pieza almacenables; enseñanza semi‑automática de piezas; cambio sin herramientas; bajo mantenimiento
