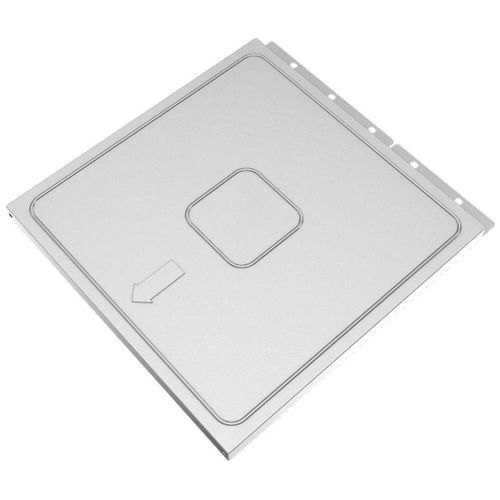

Panel de venteo de explosión BESS.IKLI-EGV

Descripción
BESS.IKLI-EGV ofrece el rendimiento probado de ventilación EGV para deflagraciones con el aislamiento situado en el exterior del panel. Las propiedades del aislamiento pueden personalizarse para adaptarse a cualquier diseño de sistema de almacenamiento de energía por baterías (BESS).

Aplicación
Diseñado para montaje en la cubierta de BESS, el dispositivo ventila las deflagraciones hacia arriba a una zona segura. El aislamiento se aloja en una carcasa metálica montada sobre el panel de ventilación. La presión de estallido estándar es 0,1 bar a 22 °C (71,6 °F) y puede reducirse hasta 0,025 bar según el diseño del BESS.

Mecanismo
Durante una deflagración, el aumento de presión hace que la ventilación se abra en el punto de rotura definido, liberando la sobrepresión del BESS al entorno.

Ventajas

• Alta capacidad de ventilación y apertura de paso completo gracias al bajo peso superficial.
• Gran estabilidad y velocidad de apertura por la estructura biónica integrada.
• Amplia gama de geometrías EGV para adaptarse a distintas configuraciones BESS.
• Instalación rápida y sencilla: montaje independiente del par, sin necesidad de contramarco adicional.
• Ahorro de espacio por la junta y el marco de apriete integrados en el conducto de explosión.
• Opciones de aislamiento exterior flexibles.

Modelos
BESS.IKLI-EGV es un panel de ventilación montado en techo con aislamiento exterior. Las variantes relacionadas incluyen BESS.EGV (ventilación de deflagración para techo, económica) y BESS.EGV-IAF (panel de ventilación para techo con aislamiento interior).

Certificaciones

• Cumple los requisitos de NFPA 68.
• Certificado de examen CE tipo ATEX n.º FSA 04 ATEX 1538 X.
• Equivalente SIL: SIL 4.

Datos técnicos (tabla)
Presión de estallido P: 25–500 mbar
Presión máxima de servicio permitida: 50 % de Pstat
Rango de temperatura: –40 a +180 °C (–40 a +356 °F)
Material: Acero inoxidable
Material de la junta: Junta de silicona aprobada por la FDA
Tolerancia: ±20 % en la presión de estallido estándar
Par recomendado para tornillos M10: 20 Nm
Aislamiento: Lana de roca
Clasificación al fuego del aislamiento: Incombustible
Espesor del aislamiento: 40–100 mm
Conductividad térmica del aislamiento: λ = 0,040 W/m·K

Aplicaciones / Industrias

• Sistemas de almacenamiento de energía por baterías (BESS)

Características / especificaciones técnicas

• Rango de presión de estallido: 25–500 mbar
• Presión máxima de servicio permitida: 50 % de la presión de estallido
• Rango de temperatura de funcionamiento: –40 a +180 °C (–40 a +356 °F)
• Material de construcción: Acero inoxidable
• Junta: Silicona aprobada por la FDA
• Tolerancia sobre la presión de estallido: ±20 % en la presión de estallido estándar
• Par recomendado para tornillos M10: 20 Nm
• Tipo de aislamiento: Lana de roca (incombustible)
• Espesor del aislamiento: 40–100 mm
• Conductividad térmica del aislamiento: 0,040 W/m·K
