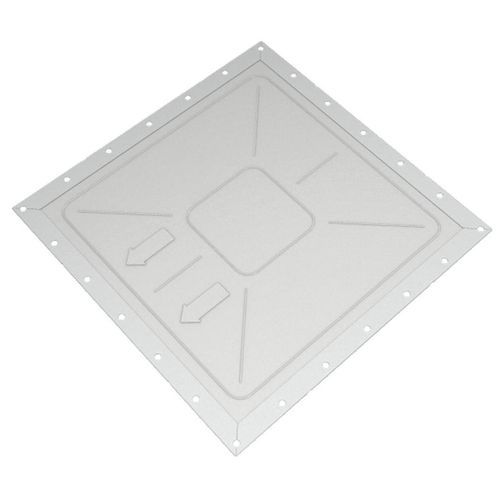

Dispositivo de descarga de explosión montado en superficie BESS.EGV

de acero inoxidable

Descripción general
El protector de explosión REMBE® BESS.EGV proporciona protección específica para los sistemas de almacenamiento de energía por baterías (BESS). Está disponible en varias geometrías con presiones de abertura personalizables para adaptarse a distintos diseños de BESS.

Aplicación
El BESS.EGV está pensado para instalación en cubierta de las carcasas BESS. La presión de apertura estándar es 0,1 bar a 22 °C, pero puede ajustarse hasta 0,025 bar para diseños sensibles.

Ventajas

• Alta capacidad de ventilación con apertura de paso completo gracias al bajo peso superficial.
• Mayor estabilidad y rápida velocidad de apertura mediante una estructura biónica integrada.
• Amplia variedad de geometrías EGV para una perfecta adaptación a diferentes configuraciones BESS.
• Instalación rápida e independiente del par de apriete; no requiere marco contrario adicional.
• Diseño compacto con junta y marco integrados para ahorro de espacio.

Mecanismo
Durante una deflagración, el disco se abre en los puntos de rotura definidos, liberando la presión del BESS hacia el entorno y protegiendo la carcasa.

Datos técnicos — Parámetros del producto
Presión de apertura estándar (Pstat): 25–500 mbar
Presión máxima de servicio permitida: 50 % de Pstat
Rango de temperatura: –40 a +180 °C (–40 a +356 °F)
Material: Acero inoxidable
Material de la junta: Junta de silicona con certificación FDA
Tolerancia: ±20 % a la presión estándar
Par de apriete recomendado para tornillos M10: 20 Nm

Aplicaciones / Industrias

• Sistemas de almacenamiento de energía por batería (BESS)

Certificaciones

• Cumple con los requisitos de NFPA 68
• Certificado de examen CE tipo ATEX no. FSA 04 ATEX 1538 X
• Equivalente SIL: SIL 4

Software recomendado
VENT.iNG. | Cálculos según las normas EN y NFPA.

Características / Especificaciones técnicas

• Modelo: BESS.EGV
• Rango de presión de apertura estándar: 25–500 mbar (valor estándar frecuentemente 0,1 bar a 22 °C; puede personalizarse hasta 0,025 bar)
• Presión máxima de servicio permitida: 50 % de Pstat
• Rango de temperatura de funcionamiento: –40 a +180 °C (–40 a +356 °F)
• Material de construcción: Acero inoxidable
• Junta: Junta de silicona con certificación FDA
• Tolerancia a la presión estándar: ±20 %
• Par de montaje recomendado (tornillos M10): 20 Nm
• Beneficios clave: alta capacidad de ventilación, estructura biónica integrada para apertura rápida, instalación independiente del par de apriete, junta y marco integrados
