Brillómetro Haze IQ Flex 20

DOIde un solo ángulocon transmisión de datos

Resumen

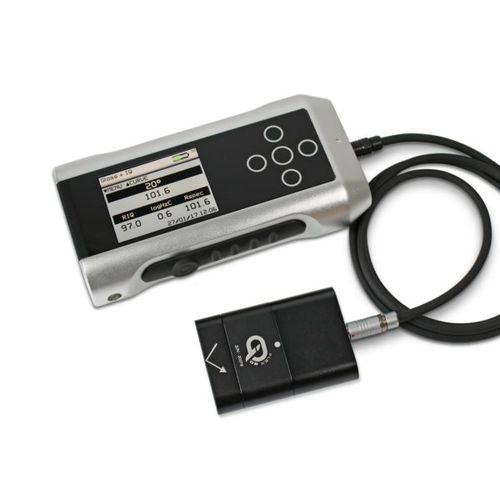

El Rhopoint IQ Flex 20 es un equipo portátil que cuantifica el aspecto superficial (brillo, nebulosidad de reflectancia y calidad de imagen reflejada) en piezas pequeñas, superficies curvas o zonas de difícil acceso. Lleva la tecnología IQ de Rhopoint a aplicaciones donde los brillómetros convencionales no pueden situarse en el ángulo de reflexión correcto, manteniendo compatibilidad con conjuntos de datos IQ estándar.

Capacidades clave

• Mediciones precisas en geometría 20°, adecuadas para acabados de alto brillo en superficies pequeñas y curvas.
• Salidas simultáneas: brillo 20°, nebulosidad de reflectancia, Reflected Image Quality (RIQ) y Distinctness of Image (DOI).
• Detección automática del pico reflejado y ajuste virtual del sensor para sustratos curvos o texturizados.
• Adaptadores magnéticos intercambiables, tamaños de punto reducidos hasta ~2 mm y plantillas impresas en 3D a medida para posicionamiento repetible.

Qué mide el IQ Flex 20

• Brillo 20° (alto brillo)
• Nebulosidad de reflectancia
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)
• Curvas goniofotométricas
• RSPEC (reflectancia especular máxima)

Tecnología y método de medida
El equipo utiliza una matriz lineal de diodos de alta resolución de 512 elementos para perfilar la luz reflejada en un rango angular (~14°–27°). El software selecciona los elementos que coinciden con las tolerancias angulares de 20° y calcula brillo y nebulosidad. Para componentes curvos o texturizados el instrumento detecta el pico reflejado y aplica un alineamiento virtual, asegurando que la medición corresponda al ángulo de brillo correcto. Para recubrimientos metálicos o de alta reflectancia, una compensación difusa/reflectiva evita lecturas de nebulosidad infladas por reflexiones internas.

Adaptadores intercambiables

• Placas montadas magnéticamente para posicionamiento repetible en piezas irregulares.
• Tamaños de punto de medida reducidos (ejemplos: ~6 mm, ~4 mm, ~2 mm) para características pequeñas.
• Plantillas personalizadas impresas en 3D disponibles a partir de modelos CAD para geometrías complejas.
• Adaptadores para superficies convexas, cóncavas y con múltiples curvaturas.

Interfaz de usuario y funcionalidades

• Pantalla color rotativa (apaisado/vertical) con salidas numéricas y gráficas claras.
• Controles táctiles y botón de medida único para operación rápida.
• Secuencias automáticas de medición, nombres y tamaños de lote definibles por el usuario, estadísticas y gráficos integrados.
• Cálculo simultáneo rápido de todos los parámetros con sellado temporal y exportación de resultados.

Aplicaciones
Diseñado para el control de calidad de componentes sensibles a la apariencia: paneles exteriores e interiores automotrices, carcasas de electrónica de consumo, piezas pequeñas pintadas o pulidas en plástico y metal, superficies de mobiliario, piedra pulida y otros componentes curvos o miniatura.

Especificaciones técnicas

• Modelo: IQ Flex 20
• Geometría de medida: nominal 20° (matriz cubre aprox. 14°–27°)
• Parámetros medidos: Brillo 20°, Nebulosidad de reflectancia, RIQ, DOI, curvas goniofotométricas, RSPEC
• Detector: matriz lineal de 512 elementos (alta resolución)
• Compensación de curvatura: detección automática del pico reflejado y alineamiento virtual
• Compensación de nebulosidad: corrección difusa/reflectiva para pigmentos metálicos/especiales
• Adaptadores intercambiables: placas magnéticas, tamaños de punto reducidos hasta ~2 mm, plantillas 3D personalizadas
• Interfaz de usuario: pantalla color rotativa, controles táctiles
• Gestión de lotes y reporting: lotes definibles, estadísticas y gráficos integrados
