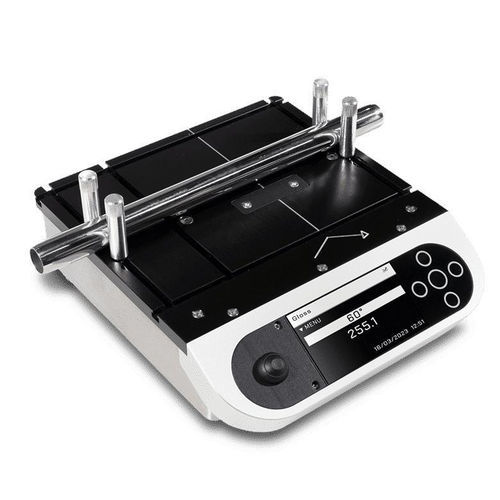

Brillómetro de un solo ángulo Novo-Curve 4

para pequeños orificioscon transmisión de datosde espectro ancho

Descripción corta

• Brillómetro de bancada que mide a 60°
• Adecuado para superficies curvas, cilíndricas y planas de pequeño tamaño
• Punto de medida pequeño (2 mm × 2 mm) para lecturas precisas
• Adaptadores y plantillas personalizadas disponibles
• Suministrado con estándar calibrado ISO 17025 (UKAS)

Descripción general
Fabricado desde 1997, el Novo-Curve 4 está diseñado para medir el brillo de piezas curvas, cilíndricas y pequeñas que no son adecuadas para unidades portátiles estándar. Óptica específica a 60° y un punto de medida reducido permiten lecturas precisas en formas irregulares. Las opciones modulares de sujeción mejoran la repetibilidad en geometrías complejas.

Beneficios

• Medición precisa de superficies pequeñas, curvas o irregulares
• Posicionamiento repetible mediante postes de sujeción o adaptadores a medida
• Operación manos libres con pedal opcional
• Análisis estadístico integrado e informes de tendencia
• Transferencia directa de datos al PC para flujos de trabajo de control de calidad

Consejos de medida
Utilice el modo de lectura continua (Constant Read) para localizar el brillo máximo en muestras curvas. Emplee la platina hundida, los postes de sujeción móviles o adaptadores a medida para garantizar el posicionamiento repetible de piezas pequeñas o complejas. Calibre con un estándar similar al acabado de la muestra (mate a espejo) para obtener la máxima precisión.

Otras opciones de medida (comparación)
Para rangos de brillo muy bajos o muy altos, o cuando se requieren parámetros adicionales (DOI/haze), consulte los instrumentos alternativos de la gama que ofrecen mayor resolución o métricas adicionales.

Características

• Óptica de medición a 60°
• Punto de medida 2 mm × 2 mm
• Pantalla a color con brillo ajustable
• Interfaz táctil de 5 botones; medición por botón o pedal opcional
• Sujeción de calibración integrada con detección automática de la losa
• Medición rápida por lotes con nombres de lote personalizables
• Análisis estadístico integrado (max, min, media, desviación estándar)
• Memoria: 8 MB (aprox. 2.000 lecturas)
• Transferencia de datos: USB (dispositivo reconocido como unidad; exportación CSV)
• Software compatible: Novo-Gloss Multi Gauge para análisis ampliado (PDF/Excel/CSV)

Accesorios incluidos

• Estándar de calibración certificado ISO 17025 con estuche protector
• Fuente de alimentación
• Cable de datos USB
• Paño de limpieza para losa

Accesorios opcionales

• 4 × postes de posicionamiento
• Losa de calibración de repuesto
• Estándares suplementarios (mate a espejo)
• Plantilla de medición para cilindros Novo-Curve
• Gabaritos/soportes personalizados / adaptadores impresos en 3D
• Pedal para medición manos libres

Resumen 60° (brillo)

• Rango (GU): 0–10 | 10–100 | 100–1000
• Repetibilidad: 0,1 GU | 0,2 GU | 0,2 %
• Reproducibilidad: 0,2 GU | 0,5 GU | 0,5 %
• Resolución: 0,1 GU (todas las gamas)
• Punto de medida: 2 mm × 2 mm
• Normas: ISO 2813 / ASTM D523

Información del instrumento (resumen)

• Alimentación: 110–120 V AC o 220–240 V AC (adaptador externo 9 V DC)
• Abertura de medida: Ø 4,5 mm
• Operación: pantalla a color, brillo ajustable, controles táctiles
• Construcción: soporte de calibración integrado
• Transferencia de datos: USB directo (CSV) y emulación de teclado para importación en Excel
• Temperatura de funcionamiento: 15–40 °C
• Humedad de funcionamiento: hasta 85% sin condensación

Dimensiones y pesos (resumen)

• Peso: 2,2 kg
• Peso embalado: 3,4 kg
• Dimensiones (unidad): 70 mm × 190 mm × 230 mm (H × An × F)
• Dimensiones embalado: 110 mm × 280 mm × 220 mm (H × An × F)

Códigos de pedido e identificadores

• Código producto (interno): A1277-600
• Ejemplos accesorio: 4× postes B1277-602; estándar espejo B6000-101

Notas
Estándares de calibración de mate a espejo disponibles para adaptarse a los acabados de muestra. Se recomienda un estándar de calibración espejo para obtener la mejor reproducibilidad en rangos de brillo muy altos.

Especificaciones técnicas

• Ángulo de medida: 60° (unidades GU)
• Punto de medida: 2 mm × 2 mm
• Rango de medida: 0–1000 GU (segmentado)
• Memoria: 8 MB (~2.000 lecturas)
• Transferencia de datos: USB (exportación CSV)
• Pantalla e interfaz: pantalla a color, interfaz de 5 botones
• Alimentación: adaptador externo 9 V DC (110–120 V o 220–240 V)
• Condiciones de uso: 15–40 °C; humedad hasta 85% sin condensación
• Peso y dimensiones: ver resumen anterior
• Código arancelario: 9027 5000
