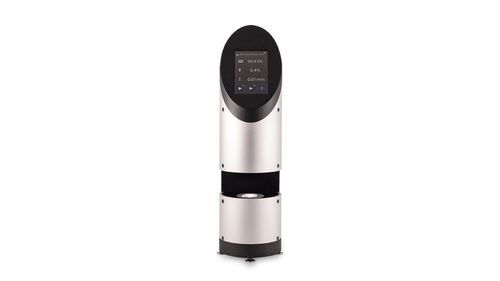

Nefelómetro digital Rhopoint ID

Visión general
El Rhopoint ID es un medidor de apariencia por transmisión basado en imagen que cuantifica las cualidades de transparencia de los materiales en una sola medición. Mide nebulosidad (haze), nitidez y claridad, y puede caracterizar ondulación y haze dependiente de la distancia. El equipo captura la imagen de un retículo de referencia retroiluminado a través de la muestra y emplea análisis de imagen para derivar parámetros que se correlacionan estrechamente con la percepción visual humana. El ID puede medir muestras pequeñas que los medidores de haze tradicionales no pueden y proporciona datos de haze equivalentes a ASTM D1003 bajo demanda.

Funciones principales

• Cuantifica la Nebulosidad (pérdida de contraste de objetos observados)
• Mide la Nitidez (pérdida de detalle percibido)
• Mide la Claridad (escala compatible con medidores tradicionales de claridad)
• Evalúa la Ondulación / efectos tipo “orange-peel” (distorsión de bordes)
• Mide el Haze dependiente de la distancia (rango de espacio de aire 0–40 mm)
• Informa la Transmitancia Visible

Beneficios

• Evaluación cuantitativa integral de la transparencia: Nebulosidad, Nitidez, Claridad
• Mediciones correlacionadas con la percepción visual, incluyendo efectos de espacio de aire y anisotropía
• Medición de haze equivalente a ASTM D1003 bajo demanda (con la platina ASTM)
• Capacidad para identificar defectos ópticos locales y efectos direccionales (anisotropía)
• Adecuado para películas y láminas plásticas, vidrios, recubrimientos y líquidos hasta 35 mm de espesor
• Bajo coste comparado con muchos instrumentos convencionales
• Diseño compacto y sin partes móviles para adquisición rápida (apto para proceso o control de calidad)
• Software integrado e intuitivo para gestión de datos y análisis de imagen

Cómo funciona
El equipo retroilumina un retículo de referencia de alta precisión que actúa como objeto visual. La luz atraviesa el material de prueba y la cámara registra la imagen resultante. El análisis de imagen cuantifica los cambios en el patrón de transmisión para producir los parámetros de medida (Nebulosidad, Nitidez, Claridad, Ondulación, Haze dependiente de la distancia).

Parámetros de medida — detalles

• Nebulosidad (Haze) — cuantifica la pérdida de contraste de los objetos vistos a través de un material; valores compatibles con ASTM D1003 al usar la platina ASTM de 8 mm
• Nitidez — cuantifica la pérdida de detalle percibido; mayor resolución que Claridad para análisis detallados
• Claridad — métrica de escala comprimida compatible con medidores convencionales; el ID puede reproducir el acuerdo interinstrumental de claridad dentro de las tolerancias comerciales típicas
• Ondulación — mide la distorsión visible originada por estructuras de mayor tamaño en la superficie (0,1–2 mm), a menudo descrita como “orange-peel”; informada como desviación estándar de la deformación del borde (W) y componentes direccionales WH / Wv
• Haze dependiente de la distancia — cuantifica cómo varía el haze con el espacio de aire (0–40 mm), permitiendo ajustar el rendimiento del material a distancias reales de aplicación

Aplicaciones / Sectores

• Packaging (films plásticos, envases blister)
• Vidrio arquitectónico y vidrios para privacidad
• Vidrio y plásticos en lámina (films, botellas PET)
• Recubrimientos y líquidos
• Cualquier aplicación donde la calidad de la transparencia, la visibilidad del producto o la apariencia de la superficie sea importante

Por qué usar el ID

• Proporciona una caracterización única y completa de los atributos de apariencia relacionados con la transparencia
• Mide muestras pequeñas no posibles con medidores de haze tradicionales
• Mejora la correlación con la percepción del cliente al incluir efectos de distancia y dirección
• Permite optimizar procesos, control de calidad y reducir desperdicios midiendo las consecuencias ópticas de cambios de material o proceso

Especificaciones técnicas

• Parámetros medidos: Nebulosidad (Haze), Nitidez, Claridad, Ondulación (W, WH, Wv), Haze dependiente de la distancia, Transmitancia visible
• Tipos de muestra: films y láminas plásticas, vidrios, recubrimientos, líquidos (adecuado para espesores hasta 35 mm)
• Rango de medición para Haze dependiente de la distancia: 0–40 mm
• Medición de haze equivalente a ASTM D1003 bajo demanda (platina ASTM / compatibilidad haze ASTM)
• Acuerdo interinstrumental de claridad (ejemplos reportados): <0.4% C (SD) para films comerciales <1000 μm; <0.5% C (SD) para plásticos transparentes más gruesos hasta ~6 mm

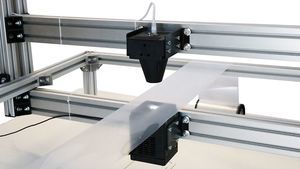

• Sin piezas móviles; adquisición de imagen rápida — apto para procesos (in-line) y QC
• Calibración de fábrica según estándares ASTM donde proceda
• Software integrado de análisis de imagen con opciones de análisis de laboratorio (incluyendo análisis de anisotropía/direccionalidad para la versión ID-L)
• Capacidad para identificar defectos ópticos locales y texturas direccionales (efectos anisótropos)
