Sensor óptico de luz

de detecciónen líneamóvil

Descripción breve

• Sensor inline basado en cámara para medición de apariencia en transmisión
• Cuantifica la transparencia con métricas correlacionadas a la percepción humana: Haze, ID Sharpness e ID Clarity
• Versiones con distancia focal corta y larga para adaptarse a las geometrías de línea de producción

Descripción general

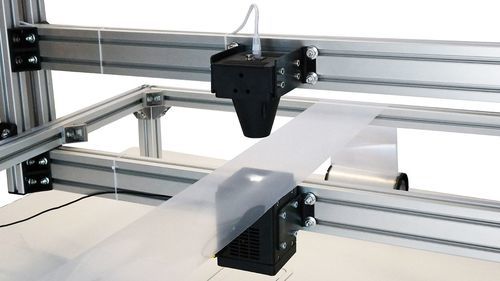

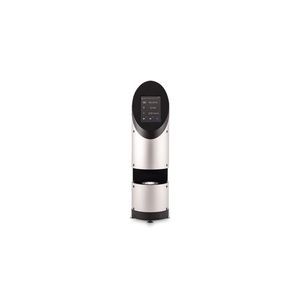

El Rhopoint ID-Inline es un sensor inline basado en cámara para la medición continua de la apariencia óptica de materiales transparentes en láminas y piezas 3D. Utiliza una retícula de referencia retroiluminada y análisis de imagen para cuantificar los cambios en la luz transmitida por la muestra. Las salidas se mapean a métricas de percepción humana y pueden referenciarse a escalas heredadas de claridad/haze cuando se requiere.

Características clave

• Mide Haze, ID Sharpness e ID Clarity
• Informe de transmitancia visible (TID) para cuantificar el brillo percibido a través del material
• Dos opciones de distancia focal: corta (separación 45 mm) y larga (separación 170 mm)
• Configuraciones para montaje inline o estaciones de inspección mayores para grandes láminas y piezas 3D
• Cámara e iluminación sellada sin piezas móviles para reducir riesgo de contaminación
• Tasa de muestreo adecuada para monitorización continua de producción (hasta 3 medidas/segundo)
• Calibrado de fábrica a referencias ASTM para haze/clarity usando la platina ASTM de 8 mm
• Compatible con el software de laboratorio Rhopoint ID-L y cliente TCP/IP para integración de procesos

Haze — percepción / descripción (tabla)
Percepción | Descripción
Sin Haze | Alto contraste; colores vivos; bordes nítidos
Haze medio | Contraste reducido; colores menos vivos; detalles mantienen nitidez
Haze alto | Contraste pobre; colores planos; bordes indistintos y pérdida de detalle

Sharpness / Clarity — notas

• ID Sharpness cuantifica el detalle/percepción de nitidez de objetos vistos a través de la muestra y ofrece mayor resolución que las métricas tradicionales de claridad.
• ID Clarity entrega un valor tipo claridad compatible con medidores de claridad/haze basados en esfera al usar el adaptador de 8 mm para interoperabilidad con datos legacy.
• Es posible medir la sharpness anisotrópica (sharpness direccional) (ID-L) para detectar texturas o fallos de proceso dependientes de la dirección.

Software e integración

• Software de laboratorio ID-L: conecta hasta 5 sensores ID para recopilar imágenes, estadísticas por lotes y gráficos de tendencia.
• Cliente TCP/IP: integra hasta 10 unidades ID-Inline con sistemas de control de proceso/SAP para intercambio de datos a alta velocidad (hasta ~10 medidas/segundo por sensor según configuración).

Aplicaciones

• Producción de film soplado y extruido (medición en línea; sensor multipunto o desplazable)
• Plásticos en lámina y vidrio (inline o estaciones de inspección a medida)
• Botellas plásticas (PET), etiquetas y bandejas donde la claridad y el haze son críticos
• Tubos, tuberías y grandes componentes transparentes 3D (configuraciones de estación de medición)
• Parabrisas automotrices, inspección de grandes láminas y control de calidad industrial de transparencia

Resumen del método de medición
El equipo retroilumina una retícula de referencia de alto contraste. La cámara cuantifica cambios en la luz transmitida y el análisis de imagen extrae las métricas Haze, ID Sharpness e ID Clarity, correlacionadas con la percepción humana y, cuando procede, con mediciones ASTM de haze/clarity mediante la platina de 8 mm.

Especificaciones técnicas

• Brand: Rhopoint Instruments
• Modelo: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Disponibilidad: En stock
• Versiones: Distancia focal corta (45 mm); Distancia focal larga (170 mm)
• Parámetros de medida: Haze, ID Sharpness, ID Clarity, Transmitancia visible (TID)
• Compatibilidad: Equivalencia ASTM D1003 para clarity/haze con platina ASTM 8 mm
• Software: ID-L (hasta 5 unidades), cliente TCP/IP (hasta 10 unidades)
• Tasa de muestreo: Hasta 3 medidas por segundo (muestreo inline típico)
• Iluminación: Retícula de referencia retroiluminada sellada (sin piezas móviles)
• Tipos de muestra típicos: Films plásticos (cast, soplado), botellas PET, plásticos en lámina, placas de vidrio, tubos, grandes piezas transparentes 3D
• Calibración: Calibrado de fábrica según normas ASTM para concordancia cuantitativa
