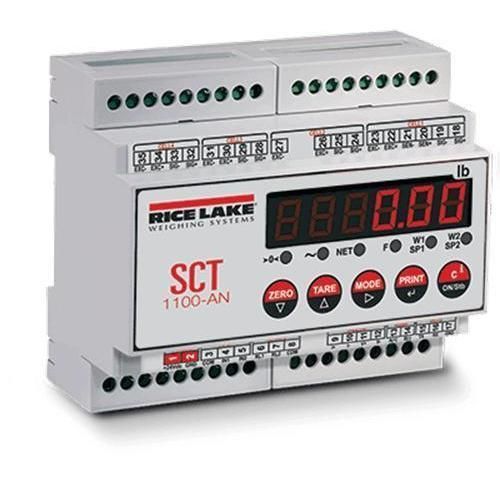

Transmisor para celdas de carga analógico SCT-1100

digital

Visión general
El SCT-1100 es un transmisor de acondicionamiento de señal compacto para hasta cuatro entradas de celdas de carga. Puede operar como transmisores de peso de cuatro canales independientes o dependientes para proporcionar lecturas directas de peso neto, bruto y tara en aplicaciones industriales de pesaje. Su montaje en riel DIN y la pantalla LED roja lo hacen adecuado para cuadros de control y armarios de máquina.

Características clave

• Admite hasta cuatro básculas independientes o cuatro entradas de celdas de carga
• Menú rápido para calibración real y teórica
• Pantalla LED roja de seis dígitos (10 mm)
• Montaje en riel DIN, carcasa NEMA Tipo 4
• Parámetros de calibración y configuración ajustables desde el teclado
• Calibración mediante puntos de linealización
• Lecturas neto, bruto y tara; limpieza, tara semiautomática y preajustada; conmutación de báscula; umbrales de salida configurables
• Diagnósticos por puerto serie, visualización de mensajes, impresión; ajuste APW en modo conteo; entrada digital para pulsador
• Protocolos Modbus RTU o ASCII seleccionables en los puertos serie
• Configuración con el software Rice Lake Tools

Aprobaciones / Certificaciones

• NTEP 20-046
• Measurement Canada AM-6165C
• OIML R76/2006-A-GB1-19.17
• Marcado UKCA
• cULus Listed

Especificaciones técnicas

• Alimentación: 12/24 VDC
• Consumo: 70 mA min a 100 mA máx
• Tensión de excitación: 5 VDC, 120 mA (soporta 8 × 350 Ω celdas de carga)
• Rango de señal analógica de entrada: ±39 mV
• Sensibilidad de la señal analógica: 0,3 μV/graduación mínima
• A/D: Conversión sigma-delta de 24 bits por cuatro canales, hasta 200 conv./s auto
• Resolución: Interna 1.500.000 cuentas; Pantalla 800.000
• E/S digitales: Dos entradas 12/24 VDC; Dos salidas 150 mA (48 VAC / 60 VDC)
• Puertos serie: (1) RS-485 y (1) RS-232; Modbus RTU o ASCII seleccionables/bidireccionales
• Salida analógica (opcional): Aislada por opto, 16 bits; 0–20 mA, 4–20 mA (máx 350 Ω); 0–5 VDC, 0–10 VDC (mín 10 kΩ)
• Anunciadores: Neto, centro de cero, estabilidad
• Teclas: Panel membrana de cinco teclas (Zero, Tare, Mode, Print, C)
• Dimensiones (L×A×H): 106 × 90 × 58 mm (4.17 × 3.54 × 2.28 in)
• Temperatura de funcionamiento: −15 °C a 40 °C (5 °F a 104 °F)
• Humedad: 85% sin condensación
• Carcasa/Material: NEMA Tipo 4, plástico; cubierta transparente con seis prensaestopas PG9
• Garantía: Garantía limitada de un año
