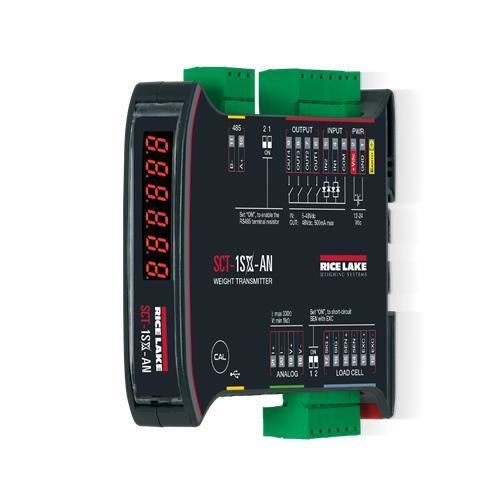

Transmisor de peso con interfaz serie SCT-1SX

con interfaz Ethernetdigitalen serie

Visión general

• Diagnósticos en tiempo real del estado de las células de carga y alertas de fallo
• Puerto micro-USB para programación y comunicación
• Fieldbus integrado y servidor web para configuración, diagnósticos y copia de seguridad remota vía Ethernet
• Procesa hasta 4.800 lecturas/s para un filtrado de peso preciso
• Tasa de actualización en fieldbus hasta 120 actualizaciones/s; actualizaciones serie hasta 1600 Hz
• Nueva fuente de alimentación que admite hasta 16 × 350 Ω para mayor estabilidad de pesaje
• Protecciones frente a sobrecarga, inversión de polaridad y cortocircuitos aptas para entornos industriales
• Modbus RTU integrado en todas las versiones (altas tasas de actualización)
• Métodos de calibración: teórica (mV/V), pesos de muestra, servidor web o software xSpeed; compatible con Rice Lake Tools

Software opcional xSpeed

• Personalización del filtro de pesaje para equilibrar velocidad y precisión en aplicaciones estáticas y dinámicas
• Análisis gráfico del pesaje para detectar perturbaciones mecánicas y vibraciones
• Función osciloscopio para diagnóstico y optimización del filtro

Resumen del producto
El SCT-1SX es un transmisor de peso digital diseñado para automatización industrial y sistemas de control de procesos. Ofrece conversiones a nivel de milisegundos y alta resolución para un pesaje preciso, alimenta hasta 16 células de carga y proporciona múltiples E/S y opciones de comunicación para la integración con PLC y redes de control. Las herramientas integradas de diagnóstico, los protocolos fieldbus y la interfaz web facilitan la puesta en marcha, la supervisión y el mantenimiento remoto.

Especificaciones SCT-1SX (resumen)

• Alimentación: 12 a 24 VDC, 5 W
• Consumo: 70 mA min a 100 mA máx
• Tensión de excitación: 5 V, 250 mA — admite hasta 16 × 350 Ω
• Rango de entrada analógica: ±39 mV
• Sensibilidad analógica: 0,01 µV/d (alta resolución); 0,3 µV/e (legal)
• Tasa A/D: hasta 4800 Hz
• Resolución: interna 1.500.000 counts; pantalla 800.000; legal hasta 10.000 e (o multi-field 2 × 3.000 e)
• E/S digitales: 2 entradas configurables (12–24 VDC); 4 salidas configurables (150 mA, 48 VAC / 150 mA, 60 VDC)
• Comunicaciones: RS-485, RS-232, micro-USB; fieldbus hasta 120 Hz; serie hasta 1600 Hz
• Salida analógica (opcional): OPTO aislada 16-bit; 0–20 mA / 4–20 mA (max 350 Ω); 0–5 V / 0–10 V (min 10 kΩ)
• Pantalla: LED rojo de seis dígitos (8 mm); Teclas: panel de membrana de cinco teclas (Zero, Tare, Mode, Print, C)
• Dimensiones: 120 × 23 × 112 mm (4,72 × 0,9 × 4,0 in)
• Temperatura: funcionamiento -20 °C a 60 °C; certificado -10 °C a 40 °C
• Humedad: 85 % sin condensación; Caja: ABS
• Garantía: garantía limitada de un año; Aprobaciones: CE-M EN 45501; EMC 2014/30/UE; LVD 2014/35/UE; RoHS 2011/65/UE; OIML R61 - MID; OIML R76

Especificaciones técnicas

• Alimentación: 12–24 VDC, 5 W; consumo 70–100 mA
• Excitación: 5 V, 250 mA (soporta 16 × 350 Ω)
• Rango de entrada: ±39 mV; sensibilidad: 0,01 µV/d (0,3 µV/e legal)
• Tasa A/D: hasta 4800 Hz; resolución interna 1.500.000 counts
• E/S y comunicaciones: 2 entradas, 4 salidas, RS-485, RS-232, micro-USB, fieldbus, Modbus RTU
• Salida analógica opcional (OPTO aislada 16-bit): opciones de corriente/tensión
• Indicadores: Net, centro de cero, estabilidad; Pantalla: LED 6 dígitos
• Dimensiones y entorno: 120 × 23 × 112 mm; -20 °C a 60 °C funcionamiento; 85 % HR no condensante
