Indicador controlador de pesaje batch 920i® FlexWeigh

digitalde acero inoxidablede relés

Descripción general
Los sistemas 920i® FlexWeigh pre‑ingenierados y probados en fábrica combinan el indicador 920i con el panel de control FlexWeigh para ofrecer soluciones llave en mano de pesaje para llenado de recipientes, dosificación por pérdida de peso y batching de múltiples ingredientes. Los sistemas se envían completos y listos para pesar.

Características clave

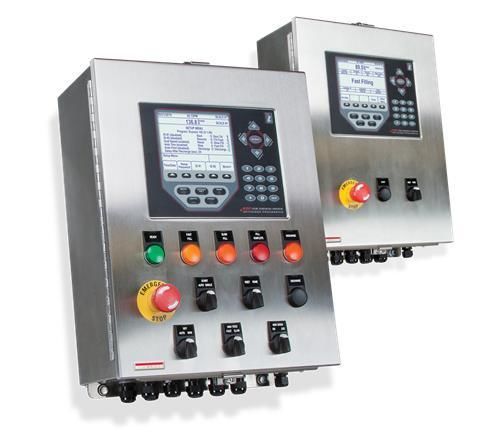

• Armario mural de acero inoxidable (NEMA Type 4X)
• Conmutadores en el panel frontal: parada de emergencia (E‑Stop), Reset/Resume, Start
• Indicador 920i con teclas suaves para presets, CN#, ID#, fórmula#, totales
• Registros acumulativos de subtotal y total con historial de auditoría transmitido
• Placa de E/S digital; rack de relés y salidas SSR
• Modelos preprogramados 101, 102, 103, 104, 201, 202 probados en fábrica para despliegue rápido

Descripción de los sistemas
101 Llenador básico

• Colocar un recipiente vacío en la báscula; el sistema llena hasta un peso bruto predeterminado; retirar el recipiente y repetir el ciclo.

102 Llenado automático, descarga automática

• Colocar recipiente vacío bajo la báscula; el sistema llena hasta el peso preestablecido y descarga automáticamente el producto en el recipiente; operación continua para recipientes sucesivos.

103 Llenador por pérdida de peso

• Dispensar cantidades netas predeterminadas desde un depósito pesado hasta alcanzar nivel bajo o un umbral de peso bruto, luego rellenar el depósito al nivel alto.

104 Llenador por pérdida de peso (reposición/reanudación de contenedor)

• Los contenedores de suministro colocados en la báscula se dispensan hasta vaciarse; si un contenedor se vacía a mitad del ciclo, el ciclo se pausa y se reanuda cuando el contenedor se reemplaza para continuar la dispensación donde se quedó.

201 Dosificador por lotes 4 ingredientes velocidad dual o 8 ingredientes velocidad única

• Colocar recipiente vacío en la báscula; el sistema llena varios ingredientes en secuencia hasta los pesos de fórmula predeterminados; retirar el recipiente y repetir para el siguiente lote.

202 Dosificador por lotes 4 ingredientes velocidad dual o 8 ingredientes velocidad única con descarga

• Rellenar un tanque o tolva con varios ingredientes en secuencia y luego descargar el lote combinado en un recipiente situado debajo.

Conmutadores y salidas estándar (resumen)

• Conmutadores estándar en todos los modelos: E‑Stop, Reset/Resume, Start.
• Conmutador/salida de descarga: disponible en los modelos 102 y 202.
• Salidas estándar: llenado rápido y lento disponibles en todos los modelos; fill complete, tolerancia cero, refill y otras señales dependen del modelo (ver descripciones de sistema para aplicabilidad).

Conmutadores opcionales

• Opciones de conmutadores en el panel frontal (Manual/Off/Auto, selección manual de ingrediente, pulsador para Fill/Discharge/Dispense/Refill, Maintained/Off/Spring Return, alimentación manual, Jog, etc.) para ajustarse a los requisitos del proceso.

Luces opcionales en el panel frontal

• Ejemplos: Ready — Verde (p. 121051) — usado en 101, 103, 202; Fill Complete — Rojo (p. 121052) — usado en 101, 103, 201, 202; Filling — Ámbar (p. 121053); Discharging — Azul (p. 121056); Dispensing — Ámbar (p. 121059); Refilling — Azul (p. 121063); Low Supply — Rojo (p. 121065); Fill Time Alarm — Rojo (p. 121066). Varias configuraciones de lámparas/leyenda disponibles por sistema.

Aprobaciones / Notas

• Listado UL disponible; documentación de aprobación proporcionada a pedido.
• Los sistemas están diseñados para 120 VAC de tensión de control. Consultar ventas para opciones en 220 VAC o control en DC.

Especificaciones técnicas

• Familia de productos: 920i® FlexWeigh Filler/Batcher Systems — modelos pre‑ingenierados 101, 102, 103, 104, 201, 202
• Construcción: armarios murales en acero inoxidable, NEMA Type 4X
• Interfaz de usuario: indicador 920i con teclas para presets, CN#, ID#, fórmula#, totales
• Controles: E‑Stop, Reset/Resume, Start en panel frontal; opciones de conmutadores adicionales
• E/S: placa de E/S digital; rack de relés y salidas SSR; múltiples señales estándar y opcionales para llenado rápido/lento, descarga, rellenado, fill complete, tolerancia cero, ciclo lento, etc.
• Modos funcionales: llenador básico, llenado/descarga automático, modos por pérdida de peso (con reabastecimiento/reanudación), modos de batching multi‑ingredientes (velocidad dual o única)
• Registros e informes: registros acumulativos de subtotal y total; capacidad de historial de auditoría transmitido
• Alimentación: diseñado para 120 VAC (consultar fábrica para otras tensiones de control)
• Entrega: probado y preprogramado en fábrica; enviado completo y listo para pesar
