Dosificadora de pérdida de peso para productos a granel 920i® FlexWeigh

ponderalgravimétricapara aplicaciones industriales

Descripción general

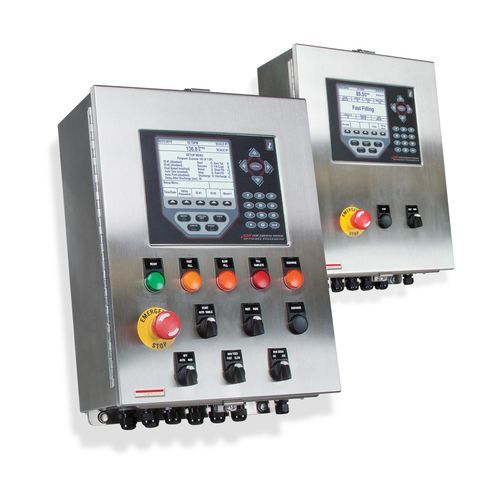

• La pesadora a granel 920i® FlexWeigh Systems es una carcasa de control mural en acero inoxidable para aplicaciones de pesaje a granel.
• Incluye programas de aplicación 107 (Envío), 108 (Recepción), 109 (Enviar/Recibir), 111 (Rellenador alterno) y 112 (Rellenador alterno con descarga).
• Controles frontales: Parada de emergencia, Iniciar/Reanudar, Fin de ciclo; conmutador Enviar/Recibir en 109. Teclas blandas para presets, ID1 e ID2.
• Soporta transmisión de peso acumulado, control de secuencias de llenado/descarga y monitorización de compuertas.
• Funciones de monitorización: comprobación de impresora en línea, monitorización de sobrellenado de tolvas de pesaje y de reserva, y registro de auditoría transmitido.
• E/S: tarjeta de E/S digital, rack de relés y salidas de relé SSR.

Opciones

• Lámparas piloto para indicación de error.
• Interruptores de anulación manual.

Aprobaciones / Advertencias

• NTEP.
• UL Listed.
• ADVERTENCIA: Cáncer y daños reproductivos California Proposition 65.

Descripciones por modo

• 107 Shipping Bulkweigher: Diseñado para el modo de envío básico; la báscula se carga y descarga repetidamente hasta que el peso acumulado alcanza el objetivo.
• 108 Receiving Bulkweigher: Diseñado para el modo de recepción básico; la báscula se carga y descarga hasta que no entra más producto. El operador finaliza el ciclo con el botón Fin de ciclo.
• 109 Ship/Receive Bulkweigher: Permite seleccionar entre modos enviar y recibir mediante un interruptor con llave de tres posiciones bloqueable.
• 111 Flip Flop Filler: Rellena dos básculas de forma secuencial hasta el peso objetivo; mientras una se rellena, la otra se puede preparar.
• 112 Flip Flop Filler with Discharge: Similar al 111, con descarga independiente o manual de la segunda báscula.

Conmutadores / Salidas / Entradas estándar (resumen)
-- Conmutadores estándar (columnas: Función | 107 | 108 | 109)
Parada de emergencia (mushroom) | X | X | X
Iniciar/Reanudar | X | X | X
Fin de ciclo | X | X | X
Enviar/Recibir | - | - | X

-- Entradas estándar (columnas: Entrada | 107 | 108 | 109)
Compuerta de llenado cerrada | X | X | X
Compuerta de descarga cerrada | X | X | X
Tolva de reserva no llena | X | X | X
Tolva de pesaje no llena | X | X | X
Impresora en línea | X | X | X

-- Salidas estándar (columnas: Salida | 107 | 108 | 109)
Alarma ciclo lento | OPT | OPT | OPT
Alarma compuerta | OPT | OPT | OPT
Alarma sobrellenado de báscula | OPT | OPT | OPT
Alarma baja en tolva de reserva | OPT | OPT | OPT
Alarma impresora | OPT | OPT | OPT
Abrir compuerta de llenado | X | X | X
Abrir compuerta de descarga | X | X | X

Conmutadores opcionales (resumen)
-- Conmutadores opcionales (columnas: Interruptor | Tipo | 107 | 108 | 109)
Manual/Off/Auto | Selector de llave 3 posiciones | X | X | X
Man Fill On/-/Jog | Mantenido/Off/Retorno por resorte | - | X | X
Man Disch On/-/Jog | Mantenido/Off/Retorno por resorte | - | X | X
Discharge | - | X | - | -

Especificaciones técnicas

• Carcasa: montaje mural en acero inoxidable.
• Programas de aplicación: 107 (Envío), 108 (Recepción), 109 (Enviar/Recibir), 111 (Rellenador alterno), 112 (Rellenador alterno con descarga).
• Controles frontales: Parada de emergencia, Iniciar/Reanudar, Fin de ciclo, Enviar/Recibir (109 sólo); teclas blandas para presets, ID1 e ID2.
• E/S: tarjeta de E/S digital; rack de relés y salidas de relé SSR.
• Monitorización: monitorización de compuertas de llenado/descarga; sobrellenado de tolvas de pesaje y de reserva; comprobación de impresora en línea; registro de auditoría transmitido.
• Modos de operación: transmisión de peso acumulado; control de secuencias de llenado y descarga.
• Características opcionales: lámparas piloto para indicación de error; interruptores de anulación manual; múltiples alarmas opcionales y tipos de conmutadores como se indican.
• Aprobaciones: NTEP, UL Listed.
